Tiêu Chuẩn Thiết Kế Mái Canopy: Kết Cấu Chịu Lực, Độ Dốc Và Chi Tiết Kỹ Thuật

Tiêu chuẩn thiết kế mái canopy là cơ sở quan trọng để đảm bảo khả năng chịu lực, thoát nước và độ ổn định của hệ mái trong quá trình sử dụng. Các yếu tố như độ dốc mái, kết cấu khung thép, khoảng cách liên kết và tải trọng tác động đều cần được tính toán phù hợp. Bài viết sẽ phân tích chi tiết tiêu chuẩn thiết kế mái canopy về kết cấu chịu lực, độ dốc và các yêu cầu kỹ thuật cần lưu ý khi thi công.

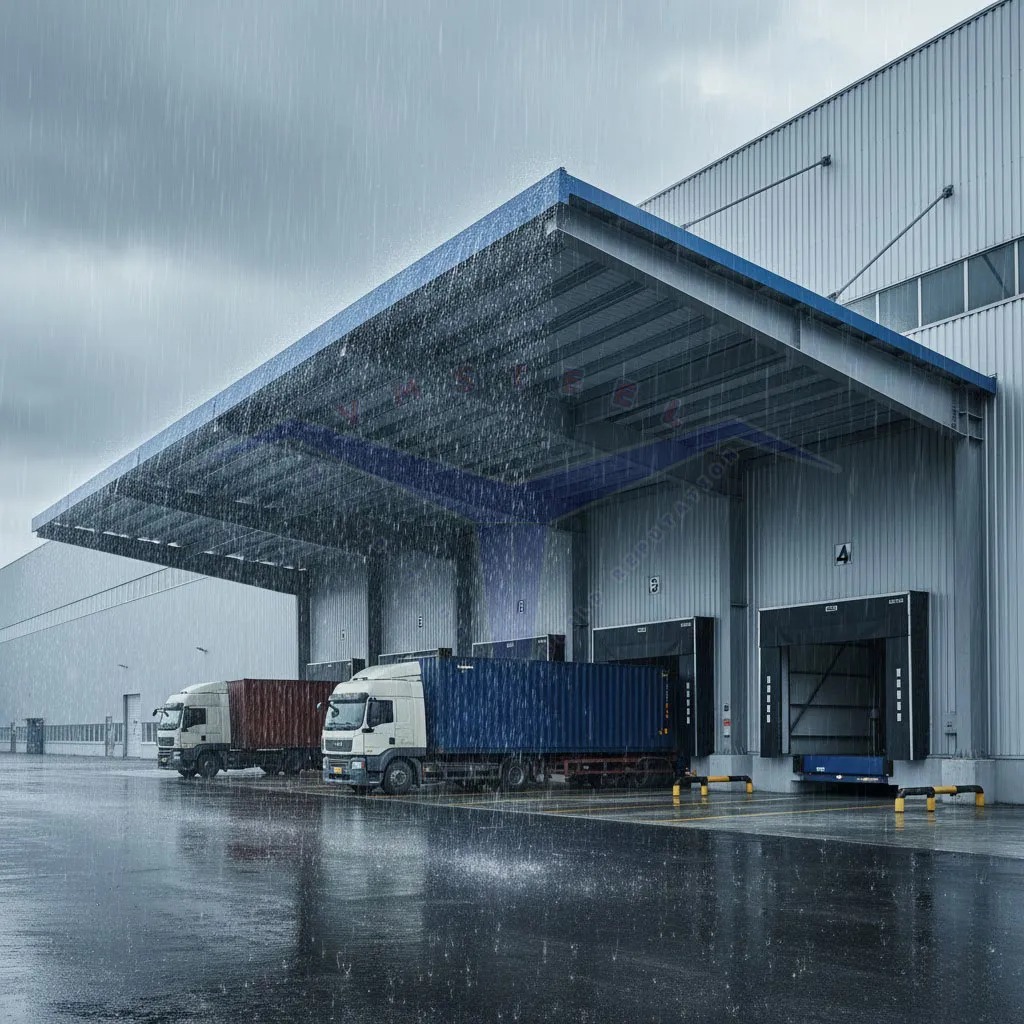

Vai Trò Của Thiết Kế Kết Cấu Trong Mái Canopy

Thiết kế kết cấu là yếu tố cốt lõi quyết định độ an toàn, tuổi thọ và khả năng chịu lực của mái canopy. Bên cạnh yếu tố thẩm mỹ, một hệ mái đẹp cần được tính toán kỹ lưỡng về tải trọng, liên kết và khả năng chống chịu trước các tác động của môi trường.

Đối với các công trình ngoài trời, kết cấu mái canopy phải đảm bảo khả năng chịu gió, tải trọng mưa, rung động và sự thay đổi của điều kiện thời tiết trong suốt quá trình sử dụng. Vì vậy, việc thiết kế kết cấu đúng kỹ thuật là yêu cầu bắt buộc nhằm đảm bảo chất lượng và độ bền lâu dài cho công trình.

Yêu cầu an toàn đối với mái canopy ngoài trời

Mái canopy là hạng mục thường xuyên tiếp xúc trực tiếp với nắng, mưa và gió lớn nên yêu cầu về an toàn kết cấu luôn được đặt lên hàng đầu. Hệ khung chịu lực, liên kết bu lông, bản mã và vật liệu lợp phải được tính toán phù hợp với quy mô công trình.

Các vị trí chịu lực chính như dầm thép, thanh treo, cột đỡ hoặc hệ khung phụ cần đảm bảo khả năng chịu tải ổn định trong nhiều điều kiện thời tiết khác nhau. Đồng thời, vật liệu sử dụng phải có khả năng chống ăn mòn và duy trì độ bền lâu dài ngoài môi trường.

Đối với những khu vực thường xuyên xảy ra mưa bão hoặc gió lớn, kết cấu mái cần được gia cường nhằm hạn chế rung lắc và giảm nguy cơ hư hỏng. Ngoài ra, hệ thống thoát nước cũng phải được thiết kế hợp lý để tránh tình trạng đọng nước gây quá tải cho kết cấu.

Đảm bảo an toàn kết cấu không chỉ giúp kéo dài tuổi thọ công trình mà còn bảo vệ người sử dụng trong quá trình vận hành.

Ảnh hưởng của tải trọng đến tuổi thọ công trình

Tải trọng là một trong những yếu tố tác động trực tiếp đến độ bền và tuổi thọ của mái canopy. Trong thực tế, mái không chỉ chịu trọng lượng bản thân mà còn phải chịu tác động của gió, nước mưa và các yếu tố môi trường khác.

Nếu kết cấu không được tính toán chính xác, hiện tượng võng mái, rung lắc hoặc biến dạng có thể xảy ra sau một thời gian sử dụng. Điều này làm giảm khả năng chịu lực và tăng nguy cơ hư hỏng kết cấu.

Ngoài tải trọng thường xuyên, các tải trọng bất lợi như mưa lớn kéo dài hoặc gió mạnh cũng có thể làm gia tăng áp lực lên hệ mái. Vì vậy, việc xác định đúng tải trọng thiết kế sẽ giúp lựa chọn tiết diện kết cấu và vật liệu phù hợp.

Một hệ mái được tính toán tải trọng chính xác sẽ hoạt động ổn định, hạn chế chi phí sửa chữa và kéo dài tuổi thọ công trình.

Vai trò của tính toán kết cấu trong thiết kế canopy

Tính toán kết cấu là bước quan trọng nhằm xác định khả năng chịu lực của toàn bộ hệ mái canopy. Thông qua các thông số kỹ thuật, kỹ sư sẽ lựa chọn tiết diện thép, khoảng cách liên kết và phương án gia cường phù hợp.

Các yếu tố cần tính toán bao gồm:

• Tải trọng bản thân của mái.
• Tải trọng gió và mưa.
• Độ võng cho phép.
• Khả năng chịu lực của liên kết.
• Độ ổn định của hệ khung.
• Khả năng làm việc lâu dài của vật liệu.

Việc tính toán chính xác giúp tối ưu vật liệu, giảm chi phí đầu tư và đảm bảo công trình đáp ứng đầy đủ yêu cầu an toàn.

Đối với những mái canopy có khẩu độ lớn hoặc kết cấu treo, công tác tính toán kết cấu càng trở nên quan trọng nhằm hạn chế các rủi ro trong quá trình sử dụng.

Những sự cố thường gặp do thiết kế sai kỹ thuật

Nhiều sự cố mái canopy trong thực tế xuất phát từ việc thiết kế và tính toán không đúng kỹ thuật. Một số lỗi phổ biến có thể ảnh hưởng nghiêm trọng đến độ bền và an toàn của công trình.

Các sự cố thường gặp gồm:

• Mái bị võng hoặc biến dạng sau thời gian sử dụng.
• Rung lắc mạnh khi có gió lớn.
• Đọng nước do độ dốc không phù hợp.
• Gãy thanh treo hoặc liên kết bu lông.
• Rò rỉ nước tại các vị trí tiếp giáp.
• Gỉ sét kết cấu do lựa chọn vật liệu không phù hợp.
• Nứt hoặc vỡ vật liệu lợp do quá tải.

Những lỗi này không chỉ làm tăng chi phí sửa chữa mà còn tiềm ẩn nguy cơ mất an toàn cho người sử dụng. Vì vậy, việc lựa chọn đơn vị thiết kế và thi công có chuyên môn là yếu tố rất quan trọng.

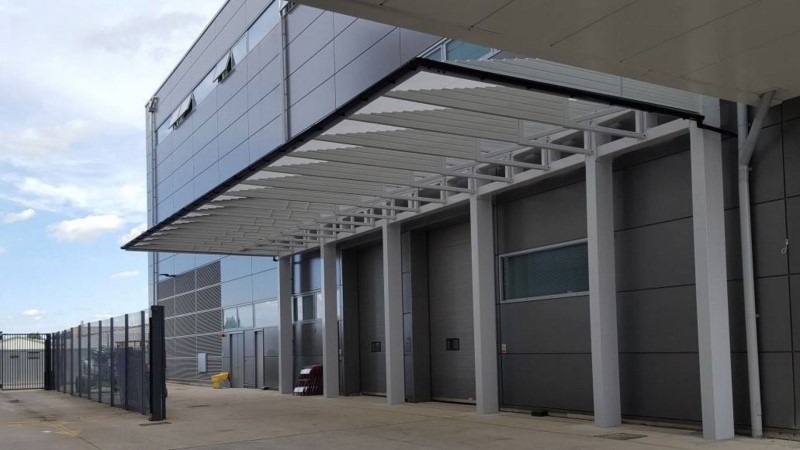

Tiêu Chuẩn Thiết Kế Mái Canopy Hiện Nay

Trong thiết kế mái canopy hiện đại, yếu tố thẩm mỹ cần đi đôi với các yêu cầu kỹ thuật và tiêu chuẩn an toàn. Việc áp dụng đúng các tiêu chuẩn thiết kế giúp công trình đảm bảo khả năng chịu lực, độ bền lâu dài và hạn chế các sự cố trong quá trình sử dụng.

Đối với những công trình ngoài trời, mái canopy thường xuyên chịu tác động của tải trọng gió, mưa, nhiệt độ và môi trường nên việc tuân thủ các tiêu chuẩn kỹ thuật là yêu cầu bắt buộc. Điều này không chỉ giúp nâng cao tuổi thọ công trình mà còn đảm bảo an toàn cho người sử dụng.

Các tiêu chuẩn tải trọng áp dụng

Tải trọng là cơ sở quan trọng để tính toán kết cấu mái canopy. Trong quá trình thiết kế, kỹ sư cần xác định đầy đủ các loại tải trọng tác động lên hệ mái nhằm lựa chọn kết cấu và vật liệu phù hợp.

Các tải trọng chính bao gồm:

• Tải trọng bản thân của kết cấu thép và vật liệu lợp.
• Tải trọng gió tác động lên mái.
• Tải trọng nước mưa và đọng nước.
• Tải trọng bảo trì và sửa chữa.
• Tải trọng động do rung động hoặc tác động bên ngoài.

Tại Việt Nam, việc tính toán tải trọng thường được tham khảo theo các tiêu chuẩn kết cấu và tải trọng công trình hiện hành. Việc xác định đúng tải trọng giúp hạn chế hiện tượng võng mái, biến dạng hoặc mất ổn định trong quá trình sử dụng.

Đối với các mái canopy có khẩu độ lớn hoặc hệ mái treo, yêu cầu tính toán tải trọng càng trở nên quan trọng nhằm đảm bảo độ an toàn lâu dài.

Yêu cầu về ổn định kết cấu

Ổn định kết cấu là tiêu chí quan trọng trong thiết kế mái canopy nhằm đảm bảo công trình có khả năng làm việc an toàn trong suốt thời gian sử dụng.

Hệ khung chịu lực phải được tính toán hợp lý về tiết diện, chiều dài cấu kiện và khả năng liên kết. Các vị trí chịu lực chính như dầm, cột, thanh treo hoặc bản mã cần đảm bảo khả năng truyền tải trọng hiệu quả.

Ngoài ra, các liên kết bu lông, mối hàn và hệ thống neo giữ cũng phải đáp ứng yêu cầu kỹ thuật nhằm hạn chế rung lắc hoặc chuyển vị khi có gió lớn.

Một kết cấu ổn định sẽ giúp mái canopy duy trì hình dạng thiết kế, hạn chế hư hỏng và nâng cao tuổi thọ công trình.

Tiêu chuẩn an toàn đối với mái đón ngoài trời

Mái đón ngoài trời thường chịu ảnh hưởng trực tiếp của điều kiện thời tiết nên các yêu cầu an toàn luôn được đặt lên hàng đầu.

Vật liệu sử dụng cần có khả năng chống ăn mòn, chống oxy hóa và duy trì độ bền trong môi trường ngoài trời. Thép mạ kẽm nhúng nóng, inox hoặc nhôm định hình là những giải pháp được sử dụng phổ biến.

Đối với vật liệu lợp, kính cường lực hoặc polycarbonate cần đáp ứng yêu cầu về khả năng chịu lực, chống va đập và đảm bảo an toàn khi xảy ra sự cố.

Ngoài ra, các chi tiết liên kết phải được kiểm tra kỹ lưỡng nhằm đảm bảo khả năng chịu tải trong điều kiện gió mạnh hoặc mưa lớn. Việc tuân thủ các tiêu chuẩn an toàn giúp giảm thiểu rủi ro và nâng cao chất lượng công trình.

Yêu cầu về khả năng thoát nước và chống rung

Khả năng thoát nước là một trong những tiêu chí kỹ thuật quan trọng đối với mái canopy ngoài trời. Nếu nước mưa không được thoát nhanh, hiện tượng đọng nước sẽ làm gia tăng tải trọng và ảnh hưởng đến độ bền kết cấu.

Độ dốc mái thường được tính toán phù hợp với từng loại vật liệu nhằm đảm bảo nước mưa thoát nhanh và hạn chế thấm dột. Máng xối, ống thoát nước hoặc hệ thống thoát nước âm cần được bố trí hợp lý để nâng cao hiệu quả vận hành.

Bên cạnh đó, hiện tượng rung lắc do gió hoặc tác động động lực cũng cần được kiểm soát thông qua việc gia cường kết cấu và bố trí các điểm liên kết hợp lý.

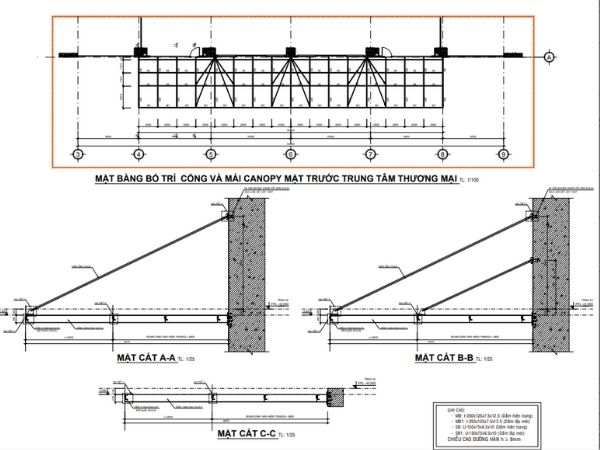

Chi Tiết Cấu Tạo Mái Canopy

Cấu tạo mái canopy là yếu tố quyết định trực tiếp đến khả năng chịu lực, độ bền và tuổi thọ của công trình. Một hệ mái canopy hiện đại thường bao gồm nhiều bộ phận khác nhau, từ hệ khung chính, hệ dầm phụ đến vật liệu lợp và các chi tiết liên kết.

Việc hiểu rõ cấu tạo của mái canopy giúp chủ đầu tư lựa chọn được phương án thiết kế phù hợp, đồng thời đảm bảo công trình đáp ứng các yêu cầu về an toàn, thẩm mỹ và công năng sử dụng.

Hệ khung chính chịu lực

Hệ khung chính là bộ phận quan trọng nhất của mái canopy, đóng vai trò tiếp nhận và truyền toàn bộ tải trọng xuống kết cấu công trình hoặc móng đỡ.

Khung chính thường được chế tạo từ thép hộp, thép hình chữ I, thép H hoặc thép ống có khả năng chịu lực cao. Đối với những công trình ngoài trời, vật liệu thép mạ kẽm nhúng nóng hoặc thép sơn tĩnh điện được sử dụng phổ biến nhằm tăng khả năng chống ăn mòn.

Kích thước tiết diện khung phụ thuộc vào khẩu độ mái, tải trọng thiết kế và điều kiện sử dụng thực tế. Những công trình có diện tích lớn hoặc chịu tải trọng cao sẽ cần hệ khung lớn hơn để đảm bảo độ ổn định.

Một hệ khung chính được tính toán đúng kỹ thuật sẽ giúp mái canopy duy trì độ bền và khả năng chịu lực trong suốt thời gian sử dụng.

Hệ dầm và xà gồ phụ

Hệ dầm và xà gồ phụ có nhiệm vụ liên kết với khung chính và phân bổ tải trọng của vật liệu lợp xuống kết cấu chịu lực.

Xà gồ thường được sản xuất từ thép hộp, thép C hoặc thép mạ kẽm với khoảng cách bố trí phù hợp theo từng loại vật liệu lợp. Đối với mái kính hoặc mái polycarbonate, khoảng cách xà gồ cần được tính toán nhằm hạn chế hiện tượng võng hoặc rung lắc.

Hệ dầm phụ còn giúp tăng độ cứng cho toàn bộ kết cấu và đảm bảo khả năng chịu tải đồng đều trên toàn bộ diện tích mái. Việc bố trí hợp lý các thanh phụ giúp giảm biến dạng và tăng tuổi thọ công trình.

Đây là bộ phận quan trọng giúp mái canopy vận hành ổn định và duy trì tính an toàn lâu dài.

Hệ thanh ty treo và liên kết

Đối với các mẫu mái canopy treo hiện đại, hệ thanh ty đóng vai trò giữ ổn định kết cấu và giảm số lượng cột chống phía dưới.

Thanh ty thường được chế tạo từ inox hoặc thép cường độ cao nhằm đảm bảo khả năng chịu kéo và chống ăn mòn. Các thanh treo được liên kết với kết cấu chính của công trình thông qua bản mã hoặc bu lông neo.

Khoảng cách giữa các thanh ty phụ thuộc vào tải trọng mái, chiều rộng công trình và phương án thiết kế. Việc tính toán không chính xác có thể gây võng mái hoặc rung lắc khi gặp gió lớn.

Ngoài chức năng chịu lực, hệ thanh ty còn giúp tăng tính thẩm mỹ, tạo cảm giác thanh thoát và hiện đại cho mái canopy.

Vật liệu lợp mái lấy sáng

Vật liệu lợp là bộ phận trực tiếp thực hiện chức năng che mưa, che nắng và lấy sáng cho công trình. Hiện nay, các loại vật liệu phổ biến gồm kính cường lực, polycarbonate đặc ruột, polycarbonate rỗng ruột và tấm lấy sáng chuyên dụng.

Kính cường lực mang lại vẻ đẹp sang trọng, khả năng lấy sáng tối đa và phù hợp với các công trình cao cấp. Trong khi đó, polycarbonate có ưu điểm nhẹ, chống va đập tốt và khả năng chống tia UV hiệu quả.

Độ dày vật liệu lợp được lựa chọn dựa trên khẩu độ mái và yêu cầu chịu lực thực tế. Đồng thời, các phụ kiện đi kèm như gioăng cao su, nẹp nhôm và keo chống thấm cũng đóng vai trò quan trọng trong việc đảm bảo độ kín nước.

Việc lựa chọn vật liệu phù hợp giúp nâng cao hiệu quả sử dụng và tăng giá trị thẩm mỹ cho công trình.

Liên kết chân cột và bản mã neo

Chân cột và bản mã neo là những chi tiết quan trọng giúp truyền tải trọng từ hệ mái xuống kết cấu công trình hoặc móng bê tông.

Bản mã thường được gia công từ thép tấm có chiều dày phù hợp với tải trọng thiết kế. Hệ bu lông neo giúp cố định chân cột và đảm bảo khả năng chịu lực của toàn bộ kết cấu.

Tại các vị trí liên kết, công tác hàn, siết bu lông và xử lý chống gỉ cần được thực hiện đúng quy trình kỹ thuật nhằm hạn chế hiện tượng lỏng liên kết hoặc ăn mòn sau thời gian dài sử dụng.

Một hệ liên kết chắc chắn sẽ giúp mái canopy hoạt động ổn định, hạn chế rung lắc và đảm bảo an toàn trong mọi điều kiện thời tiết.

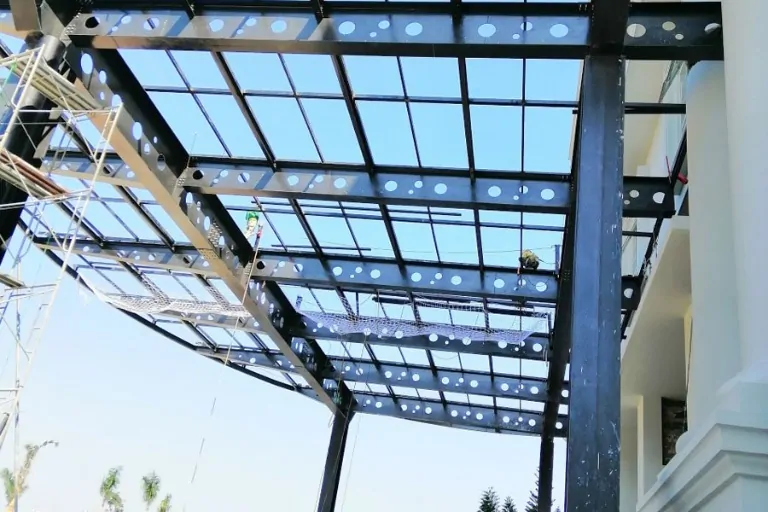

Kết Cấu Mái Che Canopy Phổ Biến Trong Thực Tế

Trong thiết kế và thi công mái canopy hiện đại, việc lựa chọn kết cấu phù hợp đóng vai trò quan trọng đối với khả năng chịu lực, độ bền và tính thẩm mỹ của công trình. Mỗi loại kết cấu sẽ phù hợp với từng quy mô, mục đích sử dụng và điều kiện lắp đặt khác nhau.

Hiện nay, các hệ kết cấu mái che canopy được ứng dụng rộng rãi từ nhà phố, biệt thự đến trung tâm thương mại, bãi xe và công trình công cộng. Việc lựa chọn đúng phương án kết cấu giúp công trình vận hành ổn định, an toàn và tối ưu chi phí đầu tư.

Kết cấu công xôn một phía

Kết cấu công xôn là dạng mái canopy được liên kết trực tiếp với công trình và chỉ có một đầu chịu lực. Toàn bộ tải trọng của mái được truyền về hệ dầm hoặc cột liên kết với tường, giúp loại bỏ cột chống phía trước.

Loại kết cấu này thường được sử dụng cho:

• Mái đón nhà phố.
• Mái che ban công.
• Mái cửa chính.
• Mái sảnh nhỏ.
• Mái hành lang.

Ưu điểm lớn nhất của kết cấu công xôn là tạo không gian thông thoáng, tăng tính thẩm mỹ và không cản trở việc di chuyển. Tuy nhiên, hệ dầm và liên kết neo phải được tính toán kỹ lưỡng nhằm đảm bảo khả năng chịu tải và hạn chế hiện tượng võng đầu mái.

Đây là dạng kết cấu được ứng dụng rất phổ biến trong các công trình kiến trúc hiện đại.

Kết cấu mái treo bằng ty chịu lực

Kết cấu mái treo sử dụng hệ thanh ty bằng inox hoặc thép cường độ cao để treo mái lên kết cấu chính của công trình. Các thanh ty chịu lực giúp giảm tải cho hệ khung và tạo nên vẻ đẹp thanh thoát cho mái canopy.

Phương án này thường được áp dụng cho:

• Mái kính sảnh đón.
• Mái canopy văn phòng.
• Khách sạn.
• Trung tâm thương mại.
• Công trình kiến trúc hiện đại.

Thanh ty chịu lực được bố trí theo khoảng cách tính toán nhằm đảm bảo độ ổn định và khả năng chịu kéo. Đồng thời, hệ liên kết phải được thiết kế chắc chắn để hạn chế rung lắc khi có gió lớn.

Nhờ tính thẩm mỹ cao và khả năng tạo không gian mở, kết cấu mái treo ngày càng được nhiều chủ đầu tư lựa chọn.

Kết cấu khung thép độc lập

Kết cấu khung thép độc lập là hệ mái được xây dựng hoàn toàn bằng cột và dầm riêng biệt, không phụ thuộc vào kết cấu của công trình hiện hữu.

Hệ kết cấu này bao gồm:

• Cột thép chịu lực.
• Dầm chính.
• Dầm phụ.
• Xà gồ.
• Hệ giằng liên kết.

Khung thép độc lập thường được sử dụng cho:

• Nhà xe.
• Sân vườn.
• Khu vực ngoài trời.
• Bãi đỗ xe.
• Mái che công cộng.

Ưu điểm của phương án này là khả năng chịu tải lớn, dễ mở rộng diện tích và phù hợp với nhiều loại công trình khác nhau. Đồng thời, việc bảo trì và thay thế vật liệu cũng thuận tiện hơn.

Đây là giải pháp kết cấu được sử dụng rộng rãi trong các công trình có diện tích mái lớn.

Kết cấu mái canopy liên kết công trình

Kết cấu liên kết công trình là dạng mái được gắn trực tiếp vào dầm, cột hoặc kết cấu chịu lực của công trình chính nhằm tận dụng khả năng chịu tải hiện có.

Phương án này thường áp dụng cho:

• Nhà phố.
• Biệt thự.
• Văn phòng.
• Trung tâm thương mại.
• Khách sạn.

Việc liên kết trực tiếp giúp giảm số lượng cột chống và tối ưu không gian sử dụng. Tuy nhiên, kết cấu hiện hữu cần được kiểm tra khả năng chịu lực trước khi thi công.

Các liên kết bu lông hóa chất, bản mã thép hoặc liên kết hàn thường được sử dụng nhằm đảm bảo độ an toàn và khả năng làm việc lâu dài.

Nếu được tính toán đúng kỹ thuật, kết cấu liên kết công trình sẽ giúp tiết kiệm chi phí và nâng cao tính thẩm mỹ cho mái canopy.

Kết cấu mái canopy bãi xe treo

Mái canopy bãi xe treo là giải pháp kết cấu hiện đại được ứng dụng nhiều tại bãi đỗ xe, trung tâm thương mại, khu công nghiệp và các công trình công cộng.

Đặc điểm nổi bật của hệ mái này là sử dụng:

• Cột thép chính.
• Hệ dầm chịu lực.
• Thanh cáp hoặc thanh ty treo.
• Khung phụ đỡ mái.
• Vật liệu lợp lấy sáng hoặc tôn.

Nhờ sử dụng hệ treo chịu lực, số lượng cột được giảm đáng kể, giúp tối ưu diện tích đỗ xe và tạo không gian thông thoáng bên dưới.

Khung Thép Chịu Lực Mái Đón Canopy

Khung thép chịu lực là bộ phận quan trọng nhất trong hệ kết cấu mái đón canopy, quyết định khả năng chịu tải, độ ổn định và tuổi thọ của công trình. Một hệ khung được thiết kế đúng kỹ thuật sẽ giúp mái canopy chống chịu tốt trước tác động của gió, mưa và các điều kiện môi trường ngoài trời.

Hiện nay, khung thép được ứng dụng rộng rãi trong các công trình nhà phố, biệt thự, khách sạn, trung tâm thương mại, bãi xe và công trình công cộng nhờ khả năng chịu lực cao, thi công nhanh và tính thẩm mỹ hiện đại.

Vai trò của hệ khung thép

Hệ khung thép đóng vai trò tiếp nhận toàn bộ tải trọng của mái canopy và truyền lực xuống kết cấu công trình hoặc hệ móng bên dưới. Toàn bộ tải trọng từ vật liệu lợp, nước mưa, gió và các tác động bên ngoài đều được khung thép chịu lực tiếp nhận.

Ngoài chức năng chịu lực, khung thép còn quyết định hình dáng và kiến trúc của mái canopy. Các kiểu mái công xôn, mái treo hoặc mái độc lập đều phụ thuộc vào phương án bố trí hệ khung.

Một hệ khung được tính toán hợp lý sẽ giúp:

• Tăng độ ổn định kết cấu.
• Hạn chế võng và rung lắc.
• Đảm bảo an toàn sử dụng.
• Nâng cao tuổi thọ công trình.
• Tối ưu vật liệu và chi phí đầu tư.

Do đó, khung thép được xem là bộ phận quan trọng nhất trong toàn bộ hệ mái đón canopy.

Các loại thép thường sử dụng

Tùy theo quy mô công trình và yêu cầu kỹ thuật, nhiều loại thép khác nhau được sử dụng trong thiết kế mái canopy hiện đại.

Một số loại thép phổ biến gồm:

• Thép hộp vuông.
• Thép hộp chữ nhật.
• Thép hình chữ I.
• Thép hình chữ H.
• Thép U.
• Thép C mạ kẽm.
• Thép ống tròn.

Đối với các công trình ngoài trời, thép mạ kẽm nhúng nóng được ưu tiên nhờ khả năng chống ăn mòn và tuổi thọ cao. Trong khi đó, thép sơn tĩnh điện thường được sử dụng cho các công trình dân dụng nhằm tăng tính thẩm mỹ.

Việc lựa chọn loại thép phù hợp sẽ ảnh hưởng trực tiếp đến khả năng chịu lực và chi phí đầu tư của công trình.

Tiết diện thép phổ biến trong thiết kế

Tiết diện thép được lựa chọn dựa trên khẩu độ mái, tải trọng thiết kế và phương án kết cấu cụ thể. Những công trình có khẩu độ lớn hoặc tải trọng cao sẽ cần tiết diện lớn hơn nhằm đảm bảo khả năng chịu lực.

Một số kích thước thường được sử dụng gồm:

Việc tính toán tiết diện cần dựa trên hồ sơ thiết kế và tải trọng thực tế nhằm tránh tình trạng thiếu khả năng chịu lực hoặc lãng phí vật liệu.

Lựa chọn đúng tiết diện giúp công trình đạt độ bền cao và tối ưu chi phí đầu tư.

Phương pháp liên kết hàn và bulông

Liên kết là bộ phận giúp các cấu kiện thép làm việc đồng thời và đảm bảo tính ổn định cho toàn bộ hệ mái.

Hai phương pháp liên kết phổ biến hiện nay gồm:

Liên kết hàn

• Tạo sự liên tục giữa các cấu kiện.
• Khả năng chịu lực cao.
• Phù hợp với gia công tại xưởng.
• Tăng độ cứng kết cấu.

Liên kết bulông

• Dễ lắp đặt và bảo trì.
• Thuận tiện khi thay thế cấu kiện.
• Giảm thời gian thi công.
• Phù hợp với kết cấu lắp ghép.

Trong thực tế, nhiều công trình kết hợp cả liên kết hàn và bu lông nhằm tối ưu khả năng chịu lực và thuận tiện trong thi công.

Các mối hàn và bu lông cường độ cao cần được kiểm tra kỹ lưỡng để đảm bảo an toàn trong quá trình sử dụng.

Biện pháp chống ăn mòn kết cấu thép

Do thường xuyên tiếp xúc với môi trường ngoài trời, khung thép mái canopy rất dễ bị ăn mòn nếu không được bảo vệ đúng cách. Vì vậy, các biện pháp chống gỉ đóng vai trò quan trọng trong việc kéo dài tuổi thọ công trình.

Những giải pháp phổ biến hiện nay bao gồm:

• Mạ kẽm nhúng nóng toàn bộ kết cấu.
• Sơn chống gỉ nhiều lớp.
• Sơn phủ epoxy bảo vệ.
• Sơn tĩnh điện ngoài trời.
• Sử dụng thép mạ kẽm cường độ cao.
• Bảo trì và kiểm tra định kỳ.

Đối với khu vực ven biển hoặc môi trường có độ ẩm cao, thép mạ kẽm nhúng nóng thường được ưu tiên nhờ khả năng chống ăn mòn vượt trội.

Khung Thép Treo Mái Đón Canopy

Khung thép treo mái đón canopy là dạng kết cấu được sử dụng nhiều trong các công trình hiện đại, đặc biệt tại khu vực sảnh đón, mặt tiền nhà phố, tòa nhà văn phòng, khách sạn và trung tâm thương mại. Điểm nổi bật của hệ khung treo là giảm bớt cột chống phía trước, tạo không gian thông thoáng và giúp công trình có vẻ ngoài thanh thoát hơn.

So với kết cấu mái canopy truyền thống, khung thép treo yêu cầu tính toán kỹ hơn về khả năng chịu lực, vị trí neo, độ võng và sự ổn định của các thanh treo. Nếu được thiết kế đúng kỹ thuật, hệ mái vừa đảm bảo an toàn vừa mang lại giá trị thẩm mỹ cao cho công trình.

Nguyên lý làm việc của kết cấu treo

Kết cấu treo hoạt động dựa trên sự phối hợp giữa hệ khung thép đỡ mái và các thanh ty hoặc cáp treo chịu lực. Phần mái phía ngoài thường được đỡ bởi hệ thanh treo liên kết vào dầm, cột hoặc kết cấu chính của công trình.

Khi mái chịu tải trọng từ vật liệu lợp, nước mưa hoặc gió, lực sẽ được truyền từ bề mặt mái xuống khung thép, sau đó phân bổ lên các thanh treo và điểm neo. Các thanh treo chủ yếu làm việc theo phương chịu kéo, giúp giữ ổn định phần mái vươn ra ngoài.

Nhờ nguyên lý này, mái canopy có thể giảm số lượng cột chống phía dưới, tạo lối đi rộng rãi và không che khuất mặt tiền. Đây là lý do kết cấu treo thường được lựa chọn cho các công trình cần tính thẩm mỹ cao.

Phân bố tải trọng lên hệ treo

Trong hệ khung thép treo, tải trọng không tập trung tại một điểm mà được phân bố qua nhiều bộ phận khác nhau. Hệ dầm chính, dầm phụ, xà gồ và thanh treo cùng tham gia chịu lực để đảm bảo mái làm việc ổn định.

Các loại tải trọng cần được xem xét gồm tải trọng bản thân của khung thép, tải trọng vật liệu lợp, tải trọng nước mưa, tải trọng gió và các tác động trong quá trình bảo trì. Với mái kính hoặc mái polycarbonate, tải trọng vật liệu lợp cần được tính đúng để chọn kích thước thanh treo phù hợp.

Nếu khoảng cách thanh treo bố trí quá xa, mái có thể bị võng, rung hoặc mất ổn định khi gặp gió lớn. Ngược lại, nếu bố trí quá dày, công trình sẽ tốn kém hơn và làm giảm sự thanh thoát của thiết kế.

Vì vậy, phân bố tải trọng hợp lý giúp hệ mái canopy treo vừa an toàn, vừa tối ưu được chi phí vật liệu.

Điều kiện neo liên kết vào công trình

Điểm neo là bộ phận quyết định khả năng làm việc của toàn bộ hệ mái treo. Các thanh ty hoặc cáp treo cần được liên kết chắc chắn vào dầm, cột bê tông, kết cấu thép hoặc phần chịu lực chính của công trình.

Trước khi thi công, cần khảo sát kỹ khả năng chịu lực của vị trí neo. Không nên neo trực tiếp vào các mảng tường yếu, tường trang trí hoặc khu vực không có kết cấu chịu lực rõ ràng. Với công trình cải tạo, việc kiểm tra hiện trạng càng quan trọng để tránh rủi ro sau khi lắp đặt.

Các chi tiết bản mã, bu lông neo, bu lông hóa chất và mối hàn phải được lựa chọn phù hợp với tải trọng thiết kế. Ngoài ra, vị trí neo cần được xử lý chống thấm và chống ăn mòn để đảm bảo độ bền lâu dài.

Một hệ neo đạt yêu cầu sẽ giúp mái canopy treo ổn định, hạn chế rung lắc và đảm bảo an toàn trong quá trình sử dụng.

Các lưu ý khi thiết kế khung treo

Khi thiết kế khung thép treo mái đón canopy, cần ưu tiên đồng thời yếu tố an toàn kết cấu, công năng sử dụng và tính thẩm mỹ. Hình dáng mái, độ vươn, khoảng cách thanh treo và tiết diện thép phải được tính toán dựa trên điều kiện thực tế của công trình.

Một số lưu ý quan trọng gồm chọn vật liệu chống ăn mòn cho môi trường ngoài trời, bố trí độ dốc mái hợp lý để thoát nước nhanh, kiểm soát độ võng của khung thép và gia cường các vị trí chịu lực lớn. Đối với mái kính, cần chú ý thêm đến độ dày kính, phụ kiện liên kết và khả năng chống rung.

Ngoài ra, không nên chỉ thiết kế theo hình thức bên ngoài mà bỏ qua khả năng chịu lực của kết cấu hiện hữu. Mọi phương án treo mái cần có bản vẽ kỹ thuật rõ ràng, thông số vật liệu cụ thể và quy trình thi công phù hợp.

Thanh Treo Mái Đón Canopy Chịu Lực Như Thế Nào?

Thanh treo mái đón canopy là bộ phận quan trọng trong các hệ mái treo hiện đại, giúp truyền tải trọng từ phần mái xuống kết cấu chính của công trình. Nhờ hệ thanh treo chịu lực, mái canopy có thể giảm số lượng cột chống, tạo không gian thông thoáng và tăng tính thẩm mỹ cho mặt tiền.

Trong thực tế, khả năng chịu lực của thanh treo phụ thuộc vào vật liệu chế tạo, đường kính thanh, vị trí liên kết và phương pháp tính toán tải trọng. Việc thiết kế đúng kỹ thuật sẽ giúp hệ mái hoạt động ổn định, hạn chế rung lắc và đảm bảo an toàn trong suốt quá trình sử dụng.

Chức năng của thanh ty treo

Thanh ty treo là bộ phận làm việc chủ yếu theo lực kéo, có nhiệm vụ giữ ổn định phần mái vươn ra phía ngoài và truyền tải trọng về kết cấu chính của công trình.

Các chức năng chính của thanh treo gồm:

• Chịu lực kéo của toàn bộ hệ mái.
• Hạn chế độ võng của kết cấu công xôn.
• Phân bố tải trọng về điểm neo.
• Tăng độ ổn định cho mái đón.
• Giảm số lượng cột chống phía dưới.
• Nâng cao tính thẩm mỹ công trình.

Trong nhiều công trình hiện đại, thanh ty treo còn tạo điểm nhấn kiến trúc nhờ thiết kế thanh mảnh và gọn gàng. Việc bố trí hợp lý các thanh treo giúp hệ mái vừa đảm bảo an toàn vừa giữ được vẻ đẹp thanh thoát.

Vật liệu chế tạo thanh treo

Vật liệu thanh treo ảnh hưởng trực tiếp đến khả năng chịu lực và tuổi thọ của hệ mái canopy. Hiện nay, các loại vật liệu được sử dụng phổ biến gồm:

• Ty ren thép cường độ cao.
• Thanh inox 304.
• Thanh inox 316.
• Cáp thép chịu lực.
• Thép hợp kim cường độ cao.

Đối với các công trình ngoài trời, inox 304 và inox 316 được sử dụng nhiều nhờ khả năng chống ăn mòn tốt và tuổi thọ cao. Trong khi đó, ty ren thép mạ kẽm thường được áp dụng cho các công trình dân dụng nhằm tối ưu chi phí đầu tư.

Đường kính thanh treo thường dao động từ Φ12 đến Φ30 mm tùy theo tải trọng thiết kế và quy mô công trình. Những mái có khẩu độ lớn hoặc tải trọng cao sẽ cần thanh treo có kích thước lớn hơn để đảm bảo khả năng chịu lực.

Kiểm tra khả năng chịu kéo

Thanh treo chủ yếu làm việc dưới tác dụng của lực kéo nên việc kiểm tra khả năng chịu kéo là yêu cầu bắt buộc trong thiết kế kết cấu mái canopy.

Kỹ sư sẽ tiến hành tính toán dựa trên:

• Tải trọng bản thân mái.
• Tải trọng gió.
• Tải trọng nước mưa.
• Trọng lượng vật liệu lợp.
• Hệ số an toàn thiết kế.

Khả năng chịu kéo của thanh treo phải lớn hơn tải trọng tác dụng để đảm bảo an toàn trong quá trình sử dụng. Đồng thời, các chi tiết như bu lông, đầu nối và bản mã neo cũng cần được kiểm tra đồng bộ.

Nếu thanh treo không đáp ứng yêu cầu chịu lực, nguy cơ biến dạng, đứt ty hoặc mất ổn định kết cấu có thể xảy ra, đặc biệt trong điều kiện gió lớn hoặc mưa bão.

Việc kiểm tra chính xác khả năng chịu kéo giúp tăng độ bền và đảm bảo tuổi thọ cho toàn bộ hệ mái đón.

Kiểm soát độ võng và rung động

Độ võng và rung động là hai yếu tố thường xuất hiện trong các hệ mái treo nếu kết cấu không được tính toán hợp lý.

Khi khoảng cách thanh treo quá lớn hoặc tiết diện khung thép không đủ khả năng chịu lực, phần mái có thể bị võng xuống theo thời gian. Ngoài ra, tác động của gió cũng có thể gây rung động làm ảnh hưởng đến độ ổn định của công trình.

Để kiểm soát hiện tượng này, kỹ sư thường áp dụng các giải pháp như:

• Tăng số lượng thanh treo.
• Bổ sung giằng liên kết.
• Tăng tiết diện khung thép.
• Giảm khoảng cách giữa các điểm treo.
• Gia cường vị trí liên kết.
• Kiểm soát độ võng cho phép theo tiêu chuẩn thiết kế.

Việc hạn chế rung động không chỉ giúp tăng độ bền cho hệ mái mà còn nâng cao sự an toàn và cảm giác chắc chắn cho người sử dụng.

Khoảng Cách Thanh Ty Treo Mái Đón Canopy

Khoảng cách thanh ty treo mái đón canopy là thông số kỹ thuật quan trọng ảnh hưởng trực tiếp đến khả năng chịu lực, độ ổn định và tuổi thọ của công trình. Nếu khoảng cách bố trí quá lớn, mái có thể bị võng hoặc rung lắc khi gặp gió mạnh. Ngược lại, nếu bố trí quá dày sẽ làm tăng chi phí đầu tư và giảm tính thẩm mỹ của công trình.

Trong thực tế, khoảng cách thanh ty treo không có một giá trị cố định mà phụ thuộc vào nhiều yếu tố như vật liệu lợp, khẩu độ mái, tải trọng thiết kế và phương án kết cấu.

Các yếu tố ảnh hưởng đến khoảng cách ty treo

Việc xác định khoảng cách thanh ty treo cần dựa trên nhiều thông số kỹ thuật khác nhau nhằm đảm bảo an toàn cho hệ mái canopy.

Các yếu tố ảnh hưởng bao gồm:

• Khẩu độ và chiều vươn của mái.
• Trọng lượng vật liệu lợp.
• Tải trọng gió khu vực.
• Tải trọng nước mưa.
• Tiết diện khung thép.
• Đường kính thanh ty treo.
• Vị trí liên kết với công trình.
• Yêu cầu về độ võng cho phép.

Đối với các công trình có khẩu độ lớn hoặc khu vực thường xuyên chịu gió mạnh, khoảng cách giữa các thanh ty cần được giảm để tăng khả năng chịu lực.

Ngoài ra, kết cấu công trình hiện hữu cũng ảnh hưởng đến vị trí bố trí các điểm neo và số lượng thanh treo cần thiết.

Khoảng cách bố trí đối với mái kính

Mái kính cường lực có trọng lượng tương đối lớn nên yêu cầu hệ thanh ty chịu lực được bố trí hợp lý nhằm hạn chế võng và rung động.

Khoảng cách thanh ty phổ biến đối với mái kính gồm:

Đối với mái kính cường lực dày 10 mm đến 12 mm, thanh ty thường sử dụng đường kính từ Φ16 đến Φ25 mm tùy theo tải trọng thiết kế.

Các công trình khách sạn, trung tâm thương mại hoặc sảnh đón lớn có thể yêu cầu khoảng cách nhỏ hơn nhằm kiểm soát độ võng của hệ mái.

Khoảng cách bố trí đối với mái polycarbonate

Tấm polycarbonate có trọng lượng nhẹ hơn kính nên khoảng cách thanh ty và khoảng cách xà gồ có thể bố trí lớn hơn.

Một số giá trị tham khảo:

Đối với mái poly đặc ruột hoặc poly rỗng ruột, hệ khung phụ và xà gồ cũng cần được tính toán đồng bộ để tránh hiện tượng rung hoặc biến dạng tấm lợp.

Nhờ trọng lượng nhẹ, mái polycarbonate giúp giảm tải cho hệ thanh treo và tối ưu chi phí kết cấu.

Giải pháp tăng cứng khi khẩu độ lớn

Đối với các mái canopy có chiều vươn lớn hoặc diện tích mái rộng, việc tăng cứng kết cấu là yêu cầu bắt buộc nhằm đảm bảo độ ổn định và khả năng chịu lực.

Một số giải pháp thường áp dụng gồm:

• Tăng số lượng thanh ty treo.
• Sử dụng thanh ty có đường kính lớn hơn.
• Bổ sung dầm phụ hoặc giằng thép.
• Tăng tiết diện dầm chính.
• Giảm khoảng cách giữa các điểm treo.
• Gia cường bản mã và bu lông neo.
• Sử dụng hệ khung không gian hoặc giàn thép.

Thông thường, đối với mái canopy có khẩu độ từ 3 m trở lên, kỹ sư cần tiến hành tính toán kết cấu chi tiết để xác định chính xác khoảng cách thanh ty và phương án gia cường phù hợp.

Độ Dốc Tiêu Chuẩn Của Mái Canopy

Độ dốc mái canopy là một trong những thông số kỹ thuật quan trọng ảnh hưởng trực tiếp đến khả năng thoát nước, độ bền kết cấu và tuổi thọ công trình. Một mái canopy được thiết kế đúng độ dốc sẽ giúp nước mưa thoát nhanh, hạn chế đọng nước và giảm tải trọng tác động lên hệ khung chịu lực.

Trong thực tế, độ dốc mái không chỉ phụ thuộc vào vật liệu lợp mà còn liên quan đến khẩu độ mái, điều kiện khí hậu và phương án kết cấu. Vì vậy, việc xác định độ dốc tiêu chuẩn là yêu cầu quan trọng trong quá trình thiết kế và thi công mái canopy hiện đại.

Vai trò của độ dốc trong thoát nước

Độ dốc giúp tạo dòng chảy tự nhiên cho nước mưa trên bề mặt mái. Khi mái có độ nghiêng phù hợp, nước sẽ nhanh chóng di chuyển về máng xối hoặc hệ thống thoát nước, hạn chế tình trạng đọng nước kéo dài.

Nếu mái có độ dốc quá nhỏ, nước mưa dễ tích tụ trên bề mặt, làm gia tăng tải trọng lên kết cấu thép và vật liệu lợp. Về lâu dài, điều này có thể gây võng mái, thấm dột hoặc giảm tuổi thọ công trình.

Bên cạnh đó, độ dốc hợp lý còn giúp hạn chế bụi bẩn, lá cây và các tạp chất đọng lại trên mái. Điều này giúp việc vệ sinh và bảo trì mái canopy trở nên dễ dàng hơn.

Đối với các công trình ngoài trời, độ dốc được xem là yếu tố bắt buộc nhằm đảm bảo khả năng thoát nước và duy trì độ bền của hệ mái.

Độ dốc tiêu chuẩn của mái canopy

Tùy theo vật liệu lợp và đặc điểm công trình, độ dốc mái canopy có thể thay đổi. Trong thực tế, các giá trị thường được áp dụng như sau:

Thông thường, độ dốc từ 5% đến 15% được xem là phù hợp đối với phần lớn các công trình mái canopy hiện đại.

Ví dụ:

• Mái dài 2 m với độ dốc 10% sẽ chênh cao khoảng 200 mm.
• Mái dài 3 m với độ dốc 8% sẽ chênh cao khoảng 240 mm.

Việc lựa chọn độ dốc cụ thể cần căn cứ vào lượng mưa khu vực, chiều dài mái và vật liệu sử dụng.

Ảnh hưởng của độ dốc đến tải trọng mưa

Tải trọng nước mưa là một trong những yếu tố ảnh hưởng trực tiếp đến độ an toàn của mái canopy. Khi nước không thoát kịp, lượng nước đọng sẽ tạo ra tải trọng bổ sung tác động lên hệ khung thép.

Mái có độ dốc nhỏ thường chịu tải trọng nước lớn hơn do khả năng thoát nước chậm. Ngược lại, mái có độ dốc hợp lý sẽ giúp giảm áp lực lên dầm, xà gồ và thanh treo.

Ngoài ra, tại những khu vực có lượng mưa lớn hoặc thường xuyên xuất hiện mưa kéo dài, việc tăng độ dốc mái sẽ giúp hạn chế nguy cơ quá tải và bảo vệ kết cấu công trình.

Đối với mái kính hoặc mái poly có khẩu độ lớn, việc tính toán tải trọng nước mưa và độ dốc cần được thực hiện đồng thời nhằm đảm bảo độ ổn định lâu dài.

Những sai lầm thường gặp khi thiết kế độ dốc

Trong quá trình thiết kế và thi công mái canopy, một số sai sót liên quan đến độ dốc thường xuyên xảy ra và có thể ảnh hưởng đến chất lượng công trình.

Các lỗi phổ biến gồm:

• Thiết kế mái quá phẳng khiến nước đọng trên bề mặt.
• Không tính toán lưu lượng nước mưa thực tế.
• Bố trí máng xối không phù hợp.
• Không đồng bộ độ dốc giữa khung thép và vật liệu lợp.
• Độ dốc quá lớn làm mất cân đối kiến trúc.
• Không kiểm tra độ võng của kết cấu sau khi thi công.

Những sai sót này có thể dẫn đến tình trạng thấm dột, võng mái, tăng tải trọng hoặc giảm tuổi thọ công trình.

Độ Dốc Tối Thiểu Của Mái Canopy Kính

Độ dốc tối thiểu của mái canopy kính là yếu tố kỹ thuật quan trọng ảnh hưởng trực tiếp đến khả năng thoát nước, độ bền kết cấu và tuổi thọ công trình. Do bề mặt kính nhẵn và gần như không hấp thụ nước, việc thiết kế độ dốc phù hợp sẽ giúp nước mưa thoát nhanh, hạn chế đọng nước và giảm nguy cơ thấm dột.

Trong thực tế, mái kính canopy thường được thiết kế với độ dốc tối thiểu từ 5% đến 8%, tương đương khoảng 50 – 80 mm chênh cao trên mỗi mét chiều dài mái. Đối với những khu vực có lượng mưa lớn hoặc mái có khẩu độ dài, độ dốc có thể tăng lên từ 8% đến 12% nhằm nâng cao hiệu quả thoát nước.

Yêu cầu kỹ thuật đối với mái kính

Mái canopy kính phải đáp ứng đồng thời các yêu cầu về chịu lực, an toàn và thoát nước. Do kính cường lực có trọng lượng khá lớn nên hệ kết cấu cần được tính toán phù hợp với khẩu độ và tải trọng thực tế.

Một số yêu cầu kỹ thuật quan trọng gồm:

• Độ dốc tối thiểu từ 5% trở lên.
• Sử dụng kính cường lực hoặc kính dán an toàn.
• Hệ khung thép hoặc inox đủ khả năng chịu tải.
• Phụ kiện liên kết đồng bộ.
• Hệ gioăng và keo chống thấm đạt tiêu chuẩn.
• Bố trí máng xối và điểm thoát nước hợp lý.

Ngoài ra, độ võng của dầm và hệ khung cần được kiểm soát nhằm tránh tạo vùng trũng gây đọng nước trên bề mặt kính.

Giải pháp chống đọng nước

Đọng nước là hiện tượng thường gặp đối với mái kính có độ dốc nhỏ hoặc thi công không đúng kỹ thuật. Khi nước mưa tích tụ lâu ngày, tải trọng tác động lên mái sẽ tăng lên và có thể ảnh hưởng đến tuổi thọ kết cấu.

Một số giải pháp chống đọng nước hiệu quả gồm:

• Tăng độ dốc mái từ 5% đến 10%.
• Bố trí hướng thoát nước rõ ràng.
• Hạn chế các điểm võng trên dầm thép.
• Sử dụng máng xối âm hoặc máng nổi.
• Kiểm tra độ phẳng của hệ khung trước khi lắp kính.
• Bố trí khe thoát nước tại các vị trí thấp.

Đối với mái kính có chiều vươn lớn, việc tính toán độ võng của dầm cũng rất quan trọng nhằm tránh hiện tượng võng kết cấu làm thay đổi độ dốc thiết kế.

Kiểm soát hiện tượng thấm và rò rỉ

Thấm nước và rò rỉ thường xuất hiện tại các vị trí liên kết giữa kính với khung thép hoặc tại các mối nối giữa các tấm kính. Nếu không xử lý đúng kỹ thuật, nước mưa có thể thấm vào công trình và làm giảm tuổi thọ của hệ mái.

Các giải pháp kiểm soát thấm gồm:

• Sử dụng keo silicone chuyên dụng ngoài trời.
• Lắp đặt gioăng EPDM chống thấm.
• Tăng độ dốc tại vị trí tiếp giáp tường.
• Thi công đúng khe hở kỹ thuật.
• Kiểm tra độ kín nước trước nghiệm thu.
• Bảo trì định kỳ hệ thống keo và gioăng.

Đặc biệt, tại vị trí tiếp giáp giữa mái kính và tường công trình cần bố trí nẹp chống thấm hoặc máng thu nước nhằm ngăn nước chảy ngược vào bên trong.

Kết hợp hệ thống máng xối và thoát nước

Máng xối là bộ phận không thể thiếu đối với mái canopy kính. Hệ thống này giúp thu gom và dẫn nước mưa ra khỏi mái một cách nhanh chóng, hạn chế tình trạng nước tràn hoặc đọng trên bề mặt kính.

Các giải pháp phổ biến hiện nay gồm:

• Máng xối inox.
• Máng xối thép sơn tĩnh điện.
• Máng xối nhôm định hình.
• Hệ thống thoát nước âm trong dầm.
• Ống thoát nước giấu trong cột.

Kích thước máng xối cần được tính toán dựa trên diện tích mái và lưu lượng nước mưa của khu vực. Đồng thời, vị trí ống thoát nước phải thuận tiện cho công tác bảo trì và vệ sinh.

Tính Toán Tải Trọng Trong Thiết Kế Mái Canopy

Tính toán tải trọng là bước quan trọng trong quá trình thiết kế mái canopy nhằm đảm bảo công trình có đủ khả năng chịu lực, duy trì độ ổn định và vận hành an toàn trong thời gian dài. Một hệ mái canopy không chỉ chịu tải trọng từ chính kết cấu mà còn phải chống chịu các tác động của gió, mưa và điều kiện sử dụng thực tế.

Việc xác định chính xác các loại tải trọng giúp kỹ sư lựa chọn tiết diện thép phù hợp, bố trí hệ khung hợp lý và kiểm soát độ võng của toàn bộ kết cấu. Đây cũng là cơ sở để đảm bảo tuổi thọ và hạn chế các sự cố trong quá trình sử dụng.

Tải trọng bản thân kết cấu

Tải trọng bản thân là tải trọng thường xuyên tác động lên mái canopy do chính trọng lượng của các cấu kiện tạo nên. Đây là tải trọng đầu tiên cần được xác định trong quá trình thiết kế.

Các thành phần tạo nên tải trọng bản thân gồm:

• Khung thép chịu lực.
• Dầm và xà gồ.
• Thanh ty treo.
• Kính cường lực hoặc tấm polycarbonate.
• Bản mã và liên kết.
• Máng xối và phụ kiện.

Ví dụ:

• Kính cường lực 12 mm có trọng lượng khoảng 30 kg/m².
• Tấm polycarbonate đặc ruột 6 mm có trọng lượng khoảng 7–8 kg/m².
• Khung thép thường chiếm từ 25–60 kg/m² tùy kết cấu.

Việc xác định đúng tải trọng bản thân giúp lựa chọn tiết diện thép phù hợp và hạn chế tình trạng quá tải trong quá trình sử dụng.

Tải trọng gió tác động lên mái

Đối với mái canopy ngoài trời, tải trọng gió là một trong những yếu tố ảnh hưởng lớn nhất đến độ ổn định của công trình. Gió có thể tạo ra lực hút hoặc lực đẩy lên bề mặt mái, đặc biệt đối với các mái công xôn hoặc mái treo.

Những yếu tố ảnh hưởng đến tải trọng gió gồm:

• Chiều cao công trình.
• Vị trí địa lý.
• Hướng gió chủ đạo.
• Độ vươn của mái.
• Hình dạng mái canopy.
• Khu vực đô thị hoặc vùng trống trải.

Các mái canopy có chiều vươn lớn hoặc sử dụng kính thường cần được tính toán tải trọng gió rất cẩn thận nhằm tránh hiện tượng rung lắc hoặc mất ổn định.

Đối với những khu vực thường xuyên có gió mạnh, kỹ sư có thể tăng tiết diện thép, bổ sung giằng hoặc giảm khoảng cách thanh treo để nâng cao khả năng chịu lực.

Tải trọng mưa và nước đọng

Nước mưa là tải trọng tạm thời nhưng có thể ảnh hưởng đáng kể đến kết cấu mái canopy nếu hệ thống thoát nước hoạt động không hiệu quả.

Khi mái có độ dốc nhỏ hoặc xảy ra hiện tượng đọng nước, tải trọng tác động lên hệ khung sẽ tăng lên đáng kể. Điều này đặc biệt nguy hiểm đối với các mái có khẩu độ lớn hoặc mái kính.

Các yếu tố cần xem xét gồm:

• Lượng mưa khu vực.
• Độ dốc mái.
• Diện tích mái.
• Khả năng thoát nước.
• Vị trí máng xối.
• Độ võng của kết cấu.

Việc thiết kế độ dốc từ 5–15% kết hợp với hệ thống thoát nước phù hợp sẽ giúp giảm đáng kể tải trọng nước mưa và kéo dài tuổi thọ công trình.

Tải trọng bảo trì và sử dụng

Ngoài các tải trọng tự nhiên, mái canopy còn phải xét đến tải trọng phát sinh trong quá trình bảo trì, vệ sinh hoặc sửa chữa.

Tải trọng bảo trì bao gồm:

• Trọng lượng người bảo dưỡng.
• Dụng cụ vệ sinh.
• Thiết bị sửa chữa.
• Tải trọng tập trung cục bộ.

Đối với các mái lớn hoặc mái thương mại, việc tính toán tải trọng bảo trì là yêu cầu cần thiết nhằm đảm bảo kết cấu vẫn làm việc an toàn khi có người tiếp cận.

Một số công trình còn bố trí lối đi kỹ thuật hoặc điểm neo an toàn phục vụ công tác bảo dưỡng định kỳ.

Việc bỏ qua tải trọng sử dụng có thể dẫn đến nguy cơ võng mái hoặc mất an toàn trong quá trình vận hành.

Kiểm tra độ võng và ổn định kết cấu

Sau khi xác định đầy đủ các loại tải trọng, kỹ sư sẽ tiến hành kiểm tra độ võng và khả năng ổn định của hệ mái canopy.

Độ võng quá lớn có thể gây ra:

• Đọng nước trên mái.
• Nứt kính hoặc biến dạng vật liệu.
• Rung lắc khi có gió.
• Mất mỹ quan công trình.
• Giảm tuổi thọ kết cấu.

Thông thường, độ võng cho phép của dầm mái được giới hạn theo tỷ lệ:

• L/200.
• L/250.
• L/300.

Trong đó L là chiều dài nhịp của cấu kiện.

Ngoài kiểm tra độ võng, kỹ sư còn đánh giá:

• Độ ổn định tổng thể của khung.
• Khả năng chịu kéo của thanh ty.
• Độ bền liên kết bu lông và mối hàn.
• Khả năng chống lật do gió.

Việc kiểm tra đầy đủ các điều kiện chịu lực giúp mái canopy hoạt động ổn định, đảm bảo an toàn và kéo dài tuổi thọ công trình trong điều kiện sử dụng thực tế.

Quy Trình Thiết Kế Và Triển Khai Bản Vẽ Kết Cấu Canopy

Quy trình thiết kế và triển khai bản vẽ kết cấu canopy là giai đoạn quan trọng quyết định đến độ an toàn, tính thẩm mỹ và hiệu quả thi công của công trình. Một bộ hồ sơ thiết kế đầy đủ không chỉ giúp tối ưu vật liệu mà còn hạn chế sai sót trong quá trình gia công và lắp đặt thực tế.

Đối với các công trình mái canopy hiện đại, quá trình thiết kế cần được thực hiện theo từng bước từ khảo sát hiện trạng, lựa chọn phương án kết cấu đến triển khai bản vẽ kỹ thuật và nghiệm thu thi công. Việc tuân thủ quy trình giúp đảm bảo công trình đạt yêu cầu về kỹ thuật, kinh tế và tuổi thọ sử dụng.

Khảo sát hiện trạng công trình

Khảo sát hiện trạng là bước đầu tiên trong quy trình thiết kế kết cấu mái canopy. Công tác này giúp kỹ sư thu thập đầy đủ thông tin về công trình và các điều kiện thực tế trước khi đưa ra phương án thiết kế.

Các nội dung khảo sát gồm:

• Đo đạc kích thước khu vực lắp đặt.
• Xác định cao độ và vị trí thi công.
• Kiểm tra kết cấu hiện hữu.
• Đánh giá khả năng chịu lực của công trình.
• Khảo sát điều kiện thoát nước.
• Xác định vị trí neo liên kết.

Đối với các công trình cải tạo hoặc lắp đặt thêm mái canopy, việc đánh giá khả năng chịu lực của dầm, cột hoặc tường hiện hữu là yêu cầu bắt buộc.

Một công tác khảo sát chính xác sẽ giúp hạn chế sai lệch trong quá trình thiết kế và thi công.

Lựa chọn phương án kết cấu

Sau khi khảo sát thực tế, kỹ sư sẽ tiến hành lựa chọn phương án kết cấu phù hợp với công năng sử dụng và điều kiện công trình.

Một số phương án phổ biến gồm:

• Kết cấu công xôn một phía.
• Kết cấu mái treo bằng ty chịu lực.
• Kết cấu khung thép độc lập.
• Kết cấu liên kết vào công trình.
• Kết cấu mái bãi xe khẩu độ lớn.

Việc lựa chọn phương án kết cấu phụ thuộc vào:

• Diện tích mái.
• Chiều vươn canopy.
• Loại vật liệu lợp.
• Điều kiện chịu tải.
• Kiến trúc công trình.
• Chi phí đầu tư.

Phương án kết cấu hợp lý sẽ giúp tối ưu vật liệu, giảm chi phí và nâng cao hiệu quả sử dụng lâu dài.

Tính toán và mô hình kết cấu

Sau khi xác định phương án kết cấu, kỹ sư tiến hành tính toán khả năng chịu lực và xây dựng mô hình kết cấu nhằm kiểm tra độ an toàn của hệ mái.

Các nội dung tính toán bao gồm:

• Tải trọng bản thân.
• Tải trọng gió.
• Tải trọng nước mưa.
• Tải trọng bảo trì.
• Kiểm tra khả năng chịu kéo.
• Kiểm tra độ võng.
• Kiểm tra ổn định tổng thể.

Hiện nay, nhiều đơn vị sử dụng phần mềm phân tích kết cấu để mô phỏng sự làm việc của hệ mái trong các điều kiện tải trọng khác nhau. Việc mô hình hóa giúp phát hiện các vị trí chịu lực lớn và đưa ra giải pháp gia cường phù hợp.

Đây là bước quan trọng nhằm đảm bảo kết cấu đáp ứng đầy đủ các yêu cầu về an toàn và tuổi thọ công trình.

Triển khai bản vẽ kỹ thuật

Sau khi hoàn thành tính toán, hồ sơ kỹ thuật sẽ được triển khai để phục vụ gia công và thi công thực tế.

Một bộ bản vẽ kết cấu canopy thường bao gồm:

• Bản vẽ mặt bằng mái.
• Bản vẽ mặt đứng.
• Bản vẽ mặt cắt.
• Chi tiết dầm và cột.
• Chi tiết thanh ty treo.
• Bản vẽ bản mã liên kết.
• Chi tiết bu lông và mối hàn.
• Chi tiết máng xối và thoát nước.
• Thống kê vật tư và cấu kiện.

Bản vẽ cần thể hiện đầy đủ kích thước, cao độ, vật liệu và yêu cầu kỹ thuật để đảm bảo quá trình gia công và lắp đặt diễn ra chính xác.

Việc triển khai hồ sơ chi tiết giúp giảm sai sót thi công và rút ngắn thời gian thực hiện công trình.

Kiểm tra và nghiệm thu thi công

Sau khi hoàn thành quá trình lắp đặt, công trình cần được kiểm tra và nghiệm thu trước khi đưa vào sử dụng.

Các nội dung nghiệm thu gồm:

• Kiểm tra kích thước thực tế.
• Kiểm tra liên kết bu lông và mối hàn.
• Kiểm tra độ võng của kết cấu.
• Kiểm tra độ kín nước.
• Kiểm tra hệ thống thoát nước.
• Đánh giá độ ổn định của hệ mái.
• Kiểm tra lớp sơn hoặc lớp mạ bảo vệ.

Đối với các công trình có khẩu độ lớn hoặc mái treo, việc kiểm tra tải trọng và độ rung cũng cần được thực hiện nhằm đảm bảo an toàn.

Những Lỗi Kỹ Thuật Thường Gặp Khi Thi Công Mái Canopy

Trong quá trình thi công mái canopy, nhiều sự cố phát sinh không xuất phát từ vật liệu mà chủ yếu do lỗi thiết kế, tính toán hoặc thi công không đúng kỹ thuật. Những sai sót này có thể ảnh hưởng trực tiếp đến độ bền, tính an toàn và tuổi thọ của công trình.

Việc nhận biết sớm các lỗi kỹ thuật thường gặp sẽ giúp chủ đầu tư, đơn vị thiết kế và nhà thầu đưa ra giải pháp xử lý phù hợp, hạn chế chi phí sửa chữa và đảm bảo chất lượng công trình sau khi đưa vào sử dụng.

Bố trí ty treo không hợp lý

Thanh ty treo là bộ phận chịu lực quan trọng đối với các hệ mái canopy treo. Nếu khoảng cách bố trí không phù hợp hoặc vị trí liên kết không chính xác, toàn bộ kết cấu mái có thể mất ổn định.

Một số lỗi phổ biến gồm:

• Khoảng cách giữa các ty treo quá lớn.
• Ty treo có đường kính không đủ chịu lực.
• Điểm neo đặt sai vị trí.
• Không đồng đều khoảng cách các thanh treo.
• Thiếu hệ giằng tăng cứng.

Những sai sót này có thể gây ra hiện tượng võng mái, rung lắc khi có gió lớn hoặc làm giảm tuổi thọ của hệ kết cấu. Đối với các mái có khẩu độ lớn, việc tính toán khoảng cách thanh ty và khả năng chịu kéo là yêu cầu bắt buộc.

Khung thép thiếu khả năng chịu lực

Khung thép là bộ phận chịu toàn bộ tải trọng của mái canopy. Nếu tiết diện thép được lựa chọn không phù hợp hoặc không được tính toán đúng tải trọng, công trình có thể gặp nhiều rủi ro trong quá trình sử dụng.

Các lỗi thường gặp gồm:

• Dầm thép quá nhỏ.
• Xà gồ bố trí không hợp lý.
• Thiếu giằng liên kết.
• Không tính toán tải trọng gió.
• Không kiểm tra độ võng kết cấu.

Hậu quả có thể dẫn đến võng dầm, biến dạng khung thép hoặc mất ổn định khi gặp điều kiện thời tiết bất lợi.

Việc lựa chọn tiết diện thép cần dựa trên tải trọng thực tế và phương án kết cấu phù hợp nhằm đảm bảo khả năng chịu lực lâu dài.

Độ dốc mái không đạt yêu cầu

Độ dốc mái là yếu tố ảnh hưởng trực tiếp đến khả năng thoát nước của mái canopy. Nếu độ dốc quá nhỏ, nước mưa dễ bị đọng lại trên bề mặt và làm gia tăng tải trọng cho kết cấu.

Một số sai sót phổ biến gồm:

• Mái quá phẳng.
• Không tính độ võng của dầm.
• Bố trí sai hướng thoát nước.
• Độ dốc không đồng đều.
• Không phù hợp với vật liệu lợp.

Hậu quả của việc thiết kế sai độ dốc là:

• Đọng nước trên mái.
• Thấm dột.
• Gia tăng tải trọng mưa.
• Giảm tuổi thọ vật liệu.
• Tăng nguy cơ võng mái.

Thông thường, độ dốc mái canopy nên được thiết kế từ 5% đến 15% tùy loại vật liệu và điều kiện sử dụng.

Liên kết không đảm bảo an toàn

Liên kết giữa các cấu kiện là bộ phận quyết định khả năng làm việc đồng bộ của toàn bộ hệ mái. Nếu các mối nối không đạt yêu cầu kỹ thuật, nguy cơ mất an toàn sẽ rất lớn.

Một số lỗi liên kết thường gặp:

• Mối hàn không đạt chất lượng.
• Bu lông không đủ cường độ.
• Bản mã quá mỏng.
• Neo liên kết không đúng kỹ thuật.
• Không xử lý chống gỉ tại vị trí hàn.

Các vị trí liên kết thường chịu ứng suất lớn nên cần được kiểm tra kỹ trong quá trình gia công và thi công. Việc sử dụng bu lông cường độ cao, hàn đúng quy trình và gia cường bản mã sẽ giúp nâng cao độ an toàn cho công trình.

Hệ thống thoát nước hoạt động kém

Hệ thống thoát nước đóng vai trò quan trọng trong việc bảo vệ mái canopy khỏi hiện tượng đọng nước và thấm dột. Nếu thiết kế hoặc thi công không hợp lý, nước mưa có thể gây ảnh hưởng nghiêm trọng đến kết cấu.

Các lỗi phổ biến gồm:

• Máng xối quá nhỏ.
• Thiếu ống thoát nước.
• Đặt sai vị trí thu nước.
• Tắc nghẽn do rác và lá cây.
• Độ dốc máng xối không phù hợp.

Khi hệ thống thoát nước hoạt động kém, nước sẽ tích tụ trên mái, làm tăng tải trọng và đẩy nhanh quá trình xuống cấp của vật liệu.

Câu Hỏi Thường Gặp (FAQ)

Độ dốc tiêu chuẩn của mái canopy là bao nhiêu?

Độ dốc tiêu chuẩn thường dao động từ 5% – 10% (tương đương khoảng 3° – 6°). Độ dốc này đảm bảo mái thoát nước mưa nhanh chóng, tránh tình trạng ứ đọng nước gây thấm dột và đóng rong rêu trên bề mặt.

Mái kính canopy cần độ dốc tối thiểu bao nhiêu?

Mái kính cần độ dốc tối thiểu là 2% – 5%. Vì bề mặt kính rất phẳng, nếu độ dốc quá thấp, nước mưa dễ bị giữ lại tại các đường keo silicone hoặc phụ kiện định vị, làm giảm tuổi thọ và độ thẩm mỹ của mái.

Khoảng cách thanh ty treo nên bố trí như thế nào?

Khoảng cách ty treo lý tưởng là từ 1.2m – 1.8m dọc theo chiều dài mái, phụ thuộc vào trọng lượng tấm lợp. Việc tính toán khoảng cách hợp lý giúp dầm chịu lực không bị võng và đảm bảo an toàn tuyệt đối khi có gió bão.

Khung thép mái đón canopy dùng loại nào?

Thường dùng thép hộp mạ kẽm hoặc thép hình I, U tùy quy mô công trình. Với mái lớn hoặc kiến trúc hiện đại, kết cấu khung thép hình sẽ đảm bảo khả năng chịu lực vượt trội, kết hợp sơn epoxy chống gỉ bền bỉ.

Khi nào nên sử dụng kết cấu mái treo?

Nên dùng khi không gian bên dưới cần thông thoáng, không thể chôn cột đỡ (như sảnh chung cư, lối vào khách sạn, showroom). Mái treo tận dụng hệ ty kéo từ tường giúp tối ưu không gian đi lại và tạo vẻ thanh thoát.

Dailysonepoxy – Đơn Vị Tư Vấn Tiêu Chuẩn Thiết Kế Mái Canopy Chuẩn Kỹ Thuật & An Toàn Công Trình

Mái canopy là kết cấu nhô ra ngoài mặt tiền công trình, chịu tác động trực tiếp và liên tục từ các yếu tố tự nhiên như gió bão, mưa lớn và nhiệt độ thay đổi. Do đó, việc thiết kế hạng mục này không chỉ dừng lại ở yếu tố thẩm mỹ mà bắt buộc phải tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật xây dựng để đảm bảo an toàn tuyệt đối cho người bên dưới.

Dailysonepoxy tự hào là đơn vị chuyên môn hàng đầu, mang đến dịch vụ tư vấn tiêu chuẩn thiết kế mái canopy chuẩn kỹ thuật, giúp chủ đầu tư và nhà thầu sở hữu những phương án kết cấu kiên cố, tối ưu hóa công năng và bền vững cùng thời gian.

Các Tiêu Chuẩn Kỹ Thuật Cốt Lõi Trong Thiết Kế Mái Canopy:

Tại Dailysonepoxy, mọi bản vẽ thiết kế kỹ thuật đều được đội ngũ kỹ sư tính toán chi tiết dựa trên các tiêu chuẩn xây dựng hiện hành:

• Tính Toán Tải Trọng Gió (Tiêu chuẩn TCVN 2737): Đây là yếu tố quan trọng nhất đối với kết cấu mái đón ngoài trời. Chúng tôi tính toán áp lực gió hút và gió đẩy dựa trên vị trí địa lý, độ cao và diện tích của mái để đưa ra quy cách hệ khung thép chịu lực (độ dày, tiết diện hộp) phù hợp, đảm bảo mái không bị lật hoặc biến dạng khi có giông bão.
• Tiêu Chuẩn Vật Liệu Chịu Lực:
  • Đối với mái kính: Bắt buộc sử dụng kính cường lực dán an toàn nhiều lớp (độ dày phổ biến từ 11.52mm đến 17.52mm). Bản chất của loại kính này là nếu có sự cố vỡ, các mảnh kính vẫn dính chặt vào lớp phim PVB, không rơi xuống gây nguy hiểm.
  • Đối với tấm Polycarbonate: Ưu tiên dòng Poly đặc ruột có phủ lớp kháng tia UV dày để chống giòn gãy, lão hóa vật liệu dưới tác động của ánh nắng mặt trời.
• Tiêu Chuẩn Hệ Thống Cáp Treo / Thanh Neo: Đối với các mẫu mái canopy treo (không chân trụ), các ty ren, thanh giằng và bu lông hóa chất cấy vào dầm bê tông cốt thép phải là dòng cường độ cao (Grade 8.8 trở lên) và được xử lý chống rỉ sét tuyệt đối.
• Tiêu Chuẩn Độ Dốc Và Thoát Nước: Thiết kế độ dốc mái tối thiểu từ 1% – 3% hướng về phía máng thu nước để tránh hiện tượng đọng nước, rêu mốc. Hệ thống máng xối và ống thoát nước được tính toán tiết diện khoa học để đảm bảo thoát nước nhanh ngay cả trong những trận mưa lớn kéo dài.

Giải Pháp Tư Vấn Toàn Diện Từ Dailysonepoxy:

• Khảo Sát Kết Cấu Nền Móng Tường: Chúng tôi kiểm tra kỹ lưỡng kết cấu chịu lực của tòa nhà (dầm, cột bê tông) tại vị trí dự định liên kết mái đón để đưa ra phương án neo giữ an toàn nhất (dùng chân trụ đỡ hay cáp giằng treo).
• Mô Phỏng Lực Trên Phần Mềm Chuyên Dụng: Ứng dụng các phần mềm tính toán kết cấu hiện đại để chạy mô phỏng tải trọng tĩnh (trọng lượng bản thân mái) và tải trọng động (gió, mưa), từ đó tối ưu hóa lượng thép sử dụng – vừa đảm bảo an toàn vượt trội, vừa tiết kiệm chi phí vật tư cho chủ đầu tư.
• Giải Pháp Sơn Bảo Vệ Độc Quyền: Là chuyên gia trong lĩnh vực sơn kết cấu, Dailysonepoxy ứng dụng hệ thống sơn lót epoxy chống rỉ giàu kẽm kết hợp sơn phủ polyurethane (PU) cao cấp ngoài trời. Giải pháp này giúp hệ khung thép kháng hóa chất, chống ăn mòn muối biển và giữ độ bền màu tối ưu.

Nếu bạn đang chuẩn bị triển khai hạng mục mái đón và cần một đơn vị có năng lực chuyên môn sâu để tư vấn tiêu chuẩn thiết kế mái canopy an toàn, đúng quy chuẩn xây dựng, hãy liên hệ với Dailysonepoxy ngay hôm nay.

Thông tin liên hệ:

CÔNG TY TNHH THƯƠNG MẠI DỊCH VỤ CHÍ HÀO

• Địa chỉ:

o   Văn phòng TP.HCM: 606/76/4, Quốc lộ 13, P.Hiệp Bình Phước, TP.Thủ Đức, TP.HCM

o   Văn phòng Cần Thơ: 388Z7 Tổ 2, Khu vực 2, P. An Khánh, Q. Ninh Kiều, TP. Cần Thơ

• Số điện thoại: 028 626 757 76
• Hotline: 0818 21 22 26
• Hotline Campuchia: 855 12868178 / 855 70868178
• Fax: 028 626 757 28
• Email: chihaogroup@gmail.com

Nguyễn Thanh Sang

Tôi là Nguyễn Thanh Sang giám đốc công ty Chí Hào Group là đơn vị chuyên thiết kế và thi công các công trình xây dựng với nhiều công ty con đảm nhiệm các lĩnh vực khác nhau như: thiết kế nội thất, thi công điện nước, lắp đặt camera, điện mạng, thi công công trình sân thể thao, cung cấp phân phối các sản phẩm sơn, vật liệu xây dựng…
