Thi công khe co giãn là bước quan trọng trong xây dựng hạ tầng, giúp công trình thích nghi với thay đổi nhiệt độ và tải trọng mà không gây nứt vỡ. Quy trình thi công yêu cầu vật liệu phù hợp và kỹ thuật chính xác để đảm bảo khả năng giãn nở linh hoạt. Bài viết sẽ hướng dẫn chi tiết các bước thi công khe co giãn và lưu ý quan trọng khi triển khai thực tế.
Table of Contents
GIỚI THIỆU CHUNG VỀ THI CÔNG KHE CO GIÃN TRÊN CẦU
Khe Co Giãn Là Gì? Vì Sao Cầu Nào Cũng Cần?
Giảm Tác Động Của Co Giãn Nhiệt, Tải Trọng Và Rung Chấn
Khe co giãn (Expansion Joint) là một bộ phận kỹ thuật được lắp đặt giữa các đoạn kết cấu cầu, có chức năng hấp thụ sự giãn nở và co lại của vật liệu do thay đổi nhiệt độ môi trường, chuyển động do tải trọng giao thông và rung động tự nhiên.
Khi cầu chịu tác động của ánh nắng mặt trời, nhiệt độ cao sẽ khiến kết cấu dầm cầu giãn ra, và khi nhiệt độ giảm, vật liệu sẽ co lại. Nếu không có khe co giãn, các lực này tích tụ sẽ gây nứt, vỡ mặt cầu hoặc phá hỏng liên kết kết cấu.

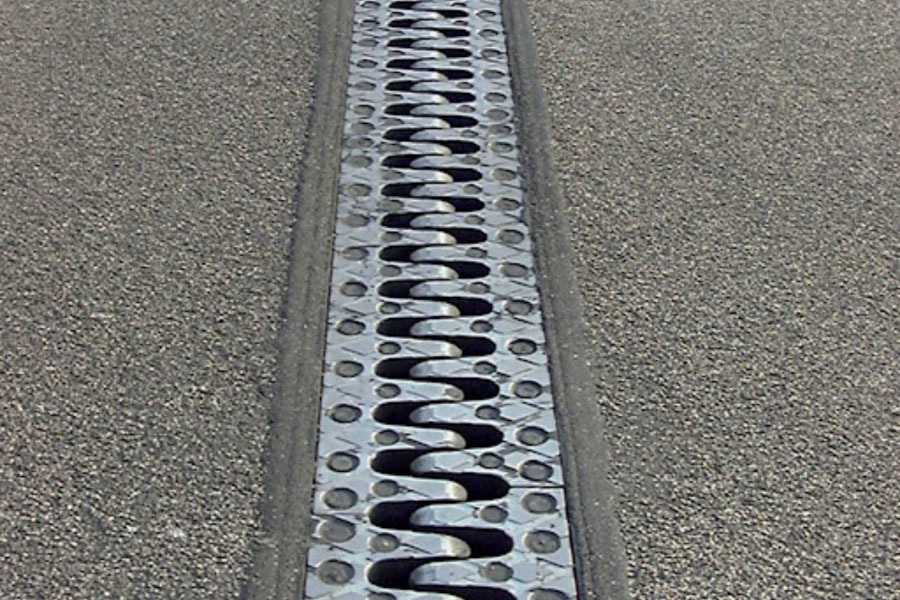

Ngăn Ngừa Nứt Vỡ Mặt Cầu, Đảm Bảo An Toàn Kết Cấu
Việc bố trí khe co giãn đúng vị trí và đúng loại giúp phân tán lực, tạo khoảng linh hoạt cho kết cấu “thở”, từ đó ngăn ngừa hiện tượng co kéo gây nứt bê tông, tụ nước gây thấm, và đảm bảo sự bền vững của mặt cầu cũng như toàn bộ công trình.
Ngoài ra, khe co giãn còn giúp thoát nước bề mặt tốt hơn, hạn chế ngập úng hoặc ứ đọng nước tại các đầu cầu – một nguyên nhân phổ biến gây hư hỏng sớm kết cấu.
Vai Trò Quan Trọng Của Thi Công Khe Co Giãn Đúng Chuẩn
Ảnh Hưởng Trực Tiếp Đến Tuổi Thọ Và Chất Lượng Cầu
Thi công khe co giãn không chỉ đơn giản là lắp đặt một thiết bị cơ khí mà đòi hỏi quy trình nghiêm ngặt, chính xác từng bước, từ khâu chuẩn bị bề mặt, cắt tạo rãnh, lắp đặt hệ thống cố định, đổ vật liệu đàn hồi, chống thấm, đến nghiệm thu kỹ thuật.
Nếu thi công sai quy trình hoặc dùng vật liệu không đạt tiêu chuẩn, khe co giãn sẽ nhanh chóng bị hư hỏng, gây lún sụt mặt cầu, rò rỉ nước và ảnh hưởng đến khả năng chịu lực của toàn bộ công trình.
Giảm Chi Phí Sửa Chữa, Bảo Trì Dài Hạn
Việc đầu tư thi công khe co giãn đạt chuẩn ban đầu giúp giảm thiểu chi phí sửa chữa sau này, đặc biệt với các cầu có lưu lượng xe lớn như cầu vượt, cầu cao tốc hay cầu kết nối khu công nghiệp.
Sản phẩm khe co giãn chất lượng kết hợp với thi công chuyên nghiệp có thể giúp công trình hoạt động ổn định 15–20 năm trước khi cần bảo trì lớn.
PHÂN LOẠI CÁC LOẠI KHE CO GIÃN PHỔ BIẾN TRONG THI CÔNG CẦU

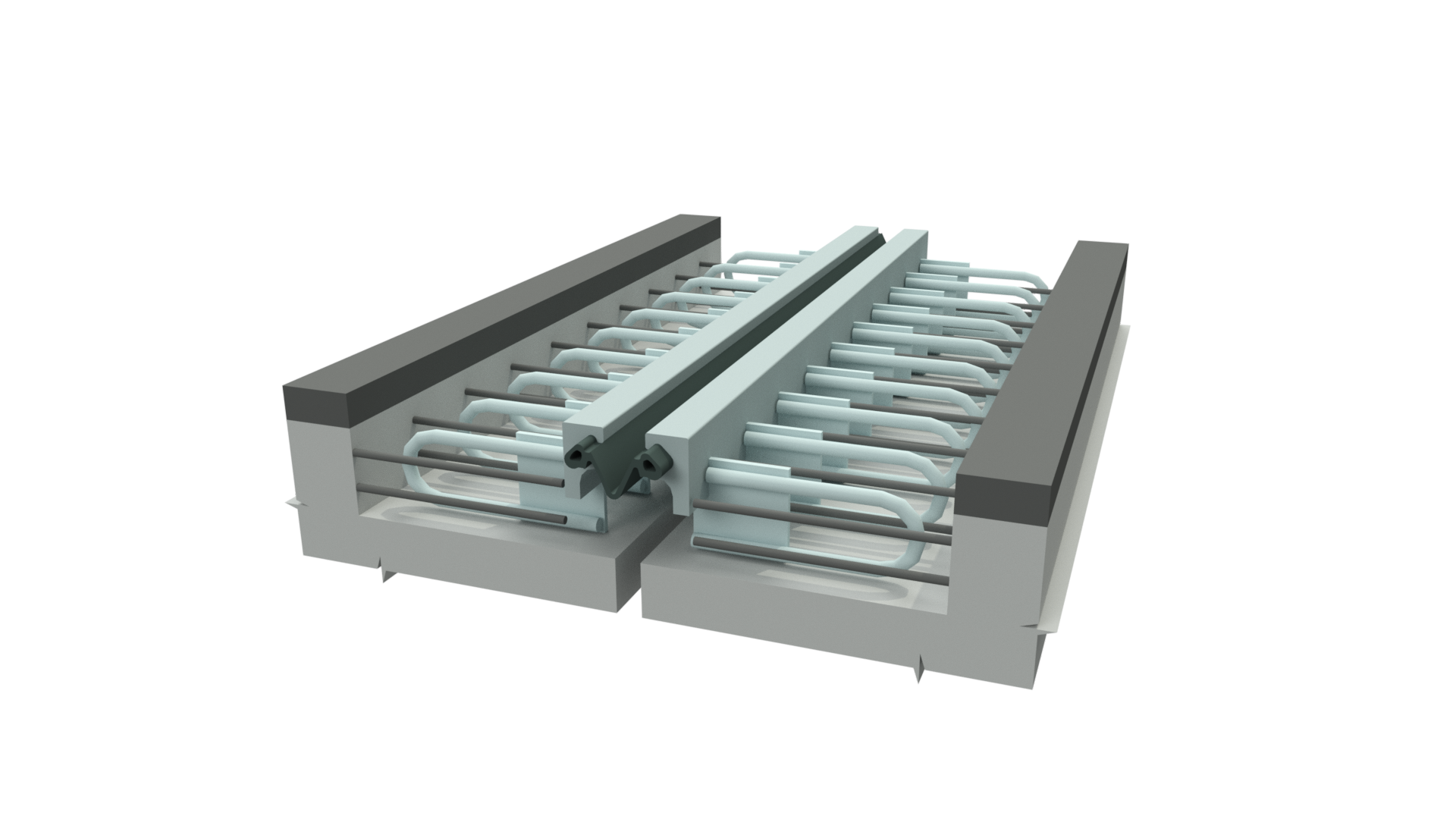

Khe Co Giãn Dạng Ray Thép
Cấu Tạo Bản Thép Trượt Trên Ray Cố Định
Khe co giãn ray thép (modular steel expansion joint) có cấu tạo từ các tấm bản thép gắn kết với nhau qua hệ thống ray dẫn hướng cố định, cho phép trượt linh hoạt khi kết cấu cầu bị co giãn nhiệt hoặc rung động do tải trọng. Cơ chế trượt đảm bảo độ chính xác cao và chống biến dạng bề mặt.
Khả Năng Chịu Tải Trọng Lớn, Bền Bỉ Với Lưu Lượng Xe Cao
Ưu điểm nổi bật của dạng khe ray thép là khả năng chịu tải cực lớn, chống rung tốt và không bị lún sụt khi xe tải nặng lưu thông thường xuyên. Độ bền cao giúp giảm chi phí bảo trì và kéo dài tuổi thọ công trình.
Phù Hợp Cho Cầu Dài, Cầu Cao Tốc, Nơi Có Độ Dịch Chuyển Lớn
Loại khe này thường được lắp đặt tại các cây cầu lớn, cầu cao tốc, cầu vượt đô thị hoặc các tuyến đường huyết mạch – nơi kết cấu phải chịu tải trọng nặng và biên độ dịch chuyển lớn do thay đổi nhiệt độ và rung động.

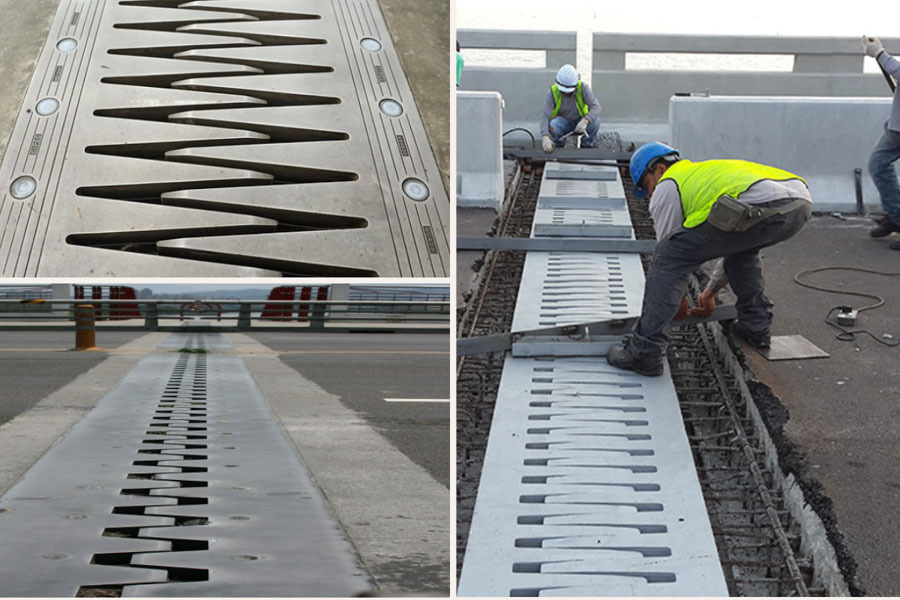

Khe Co Giãn Răng Lược
Kết Cấu Dạng Răng Ăn Khớp Linh Hoạt
Khe co giãn răng lược có thiết kế các tấm thép giao nhau hình răng cưa, có thể trượt và ăn khớp với nhau linh hoạt khi mặt cầu co giãn. Cơ chế này giúp phân bố lực đều, ngăn tình trạng rạn nứt bề mặt tiếp giáp.
Hạn Chế Tiếng Ồn, Thoát Nước Tốt, Dễ Vệ Sinh
Nhờ thiết kế răng lược chặt chẽ, khe co giãn dạng này giảm tiếng ồn khi xe đi qua, đồng thời có rãnh thoát nước tốt, hạn chế ứ đọng gây hư hỏng. Vệ sinh – bảo trì cũng dễ dàng hơn so với các khe dạng ray hoặc module.
Thường Dùng Cho Cầu Bê Tông Dự Ứng Lực
Loại khe này phù hợp với các cầu thi công bằng bê tông dự ứng lực, thường có kết cấu cứng, yêu cầu khe giãn nở hiệu quả để duy trì độ đàn hồi và ổn định kết cấu khi chịu lực lâu dài.

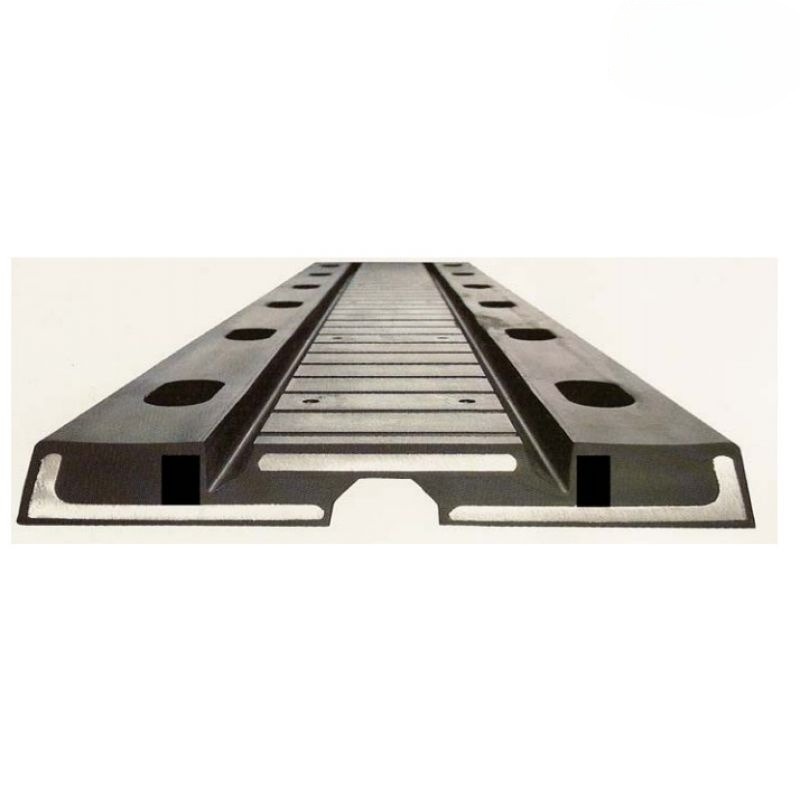

Khe Co Giãn Cao Su Bản Thép
Lõi Cao Su Đàn Hồi + Bản Thép Chịu Lực
Đây là loại khe có cấu tạo từ cao su tổng hợp (EPDM hoặc Neoprene) kết hợp với bản thép chịu lực. Lõi cao su giúp hấp thụ rung động và biến dạng nhẹ, trong khi bản thép đảm bảo độ cứng và bám chắc vào kết cấu cầu.
Dễ Lắp Đặt, Linh Hoạt, Chi Phí Thấp
Ưu điểm lớn nhất của loại khe này là thi công đơn giản, linh hoạt trong ứng dụng và giá thành thấp. Nó có thể được lắp đặt nhanh chóng, tiết kiệm chi phí nhân công và vật tư.
Thích Hợp Cho Các Cầu Ngắn, Cầu Nội Đô
Khe co giãn cao su bản thép thường được sử dụng cho các cầu nhỏ, cầu trong đô thị, nơi lưu lượng xe vừa phải và độ dịch chuyển kết cấu không quá lớn. Đây là giải pháp tiết kiệm, tối ưu cho các dự án vừa và nhỏ.
QUY TRÌNH THI CÔNG KHE CO GIÃN CẦU ĐÚNG KỸ THUẬT
Bước 1 – Khảo Sát Hiện Trường Và Xác Định Vị Trí Khe
Xác Định Chiều Dài, Độ Mở, Vị Trí Lắp Đặt Phù Hợp
Trước khi thi công, đơn vị kỹ thuật cần khảo sát thực địa để xác định vị trí chính xác của khe co giãn, độ mở phù hợp với thiết kế, chiều dài yêu cầu và điều kiện địa hình cầu.
Đo Đạc Chính Xác Theo Bản Vẽ Kỹ Thuật
Cần sử dụng thiết bị đo đạc chuyên dụng như máy toàn đạc, máy đo laser, nivô thủy để đảm bảo sai số thấp nhất. Kết quả đo là cơ sở để thi công đúng kích thước và vị trí trên bản vẽ.
Bước 2 – Chuẩn Bị Vật Tư Và Thiết Bị Thi Công
Khe Co Giãn Đã Gia Công Sẵn Hoặc Lắp Ghép Tại Chỗ
Tùy vào loại khe co giãn (cao su bản thép, răng lược, ray thép…), có thể dùng sản phẩm đúc sẵn tại xưởng hoặc gia công – lắp ráp tại hiện trường. Cần kiểm tra kỹ trước khi đưa vào thi công.
Dụng Cụ: Máy Cắt, Hàn, Đục, Đo Lazer, Vữa Không Co Ngót,…
Chuẩn bị đầy đủ máy móc: máy hàn CO2, máy đục bê tông, máy khoan neo, máy cắt sắt, cùng vật tư như bu lông neo, vữa epoxy, gối đệm cao su, vữa không co ngót, đảm bảo đúng kỹ thuật và an toàn lao động.
Bước 3 – Lắp Đặt Khe Co Giãn
Định Vị Khung Thép Hoặc Cao Su Vào Khe Chờ
Tiến hành đưa khung khe co giãn vào đúng khe chờ kết cấu mặt cầu. Đảm bảo các vị trí liên kết trùng khớp và đủ không gian dịch chuyển.
Căn Chỉnh Độ Cao – Độ Nghiêng – Độ Kín Khít
Sử dụng máy đo nivo, thước cân bằng để căn chỉnh chuẩn cao độ mặt khe, góc nghiêng hai bên và độ khít nối tiếp giữa khe và kết cấu mặt cầu, đảm bảo không xảy ra nứt gãy khi lưu thông.
Bước 4 – Đổ Bê Tông Neo Giữ Hoặc Liên Kết Bu-Lông
Dùng Vữa Epoxy Hoặc Vữa Rót Đặc Biệt
Sau khi định vị và căn chỉnh, bơm vữa epoxy hoặc vữa không co ngót vào các rãnh bên để neo giữ chắc khe co giãn. Có thể sử dụng liên kết bu lông hóa chất nếu bản thiết kế yêu cầu.
Kiểm Tra Độ Bám Dính, Không Có Khe Hở, Nước Lọt
Trước khi nghiệm thu, kiểm tra lại độ kín khít, chống thấm và bám dính của lớp neo giữ. Không để nước mưa, bụi lọt vào khe hở, tránh ảnh hưởng kết cấu lâu dài.
Bước 5 – Nghiệm Thu, Bàn Giao Và Hướng Dẫn Bảo Trì
Nghiệm Thu Theo Hồ Sơ Thiết Kế Và Quy Chuẩn
Tiến hành đo đạc, kiểm tra độ dịch chuyển, độ phẳng mặt, thử tải nếu cần, lập biên bản nghiệm thu có chữ ký đại diện các bên.
Bàn Giao Và Hướng Dẫn Bảo Trì Định Kỳ
Đơn vị thi công cần bàn giao hồ sơ hoàn công và hướng dẫn cách kiểm tra khe co giãn, vệ sinh, tra dầu, thay gioăng định kỳ nhằm kéo dài tuổi thọ sản phẩm.
YÊU CẦU KỸ THUẬT VÀ AN TOÀN KHI THI CÔNG KHE CO GIÃN
Tiêu Chuẩn Áp Dụng: TCVN, ASTM, AASHTO
Độ Rộng Khe, Biên Độ Chuyển Vị, Tải Trọng Thiết Kế
Thi công khe co giãn trên cầu phải đảm bảo các thông số kỹ thuật cơ bản:
- Độ rộng khe mở: tùy theo thiết kế, dao động từ 20mm đến hơn 100mm.
- Biên độ chuyển vị: tính toán theo điều kiện nhiệt độ, tải trọng và độ dài cầu.
- Tải trọng thiết kế: đảm bảo chịu lực của các phương tiện nặng như container, xe tải trọng lớn.
Các tiêu chuẩn cần tuân thủ:
- TCVN 11823-1:2017 – Kết cấu cầu đường bộ – Phần 1: Yêu cầu chung.
- ASTM D5973 – Quy định về cao su kỹ thuật dùng trong khe co giãn.
- AASHTO LRFD Bridge Design Specifications – Quy chuẩn thiết kế cầu của Mỹ.
Yêu Cầu Vật Liệu Chống Ăn Mòn, Chịu Lực, Đàn Hồi
Vật liệu sử dụng cho khe co giãn phải có:
- Thép Q345B, CT3, SUS304 – chịu lực tốt, dễ hàn, ít bị ăn mòn.
- Cao su EPDM hoặc Neoprene – độ đàn hồi cao, chống lão hóa do nhiệt, tia UV và hóa chất.
- Lớp phủ bảo vệ: mạ kẽm nhúng nóng theo ASTM A123 hoặc sơn epoxy 2 thành phần.
Biện Pháp Đảm Bảo An Toàn Khi Thi Công
Rào Chắn, Biển Báo, Phân Luồng Tạm Thời
Trong quá trình thi công khe co giãn, cần triển khai các biện pháp an toàn giao thông nghiêm ngặt:
- Lắp đặt rào chắn di động, biển báo phản quang từ xa.
- Dán vạch phân luồng tạm thời, hướng dẫn dòng xe tránh khu vực thi công.
- Có nhân viên điều tiết giao thông tại những vị trí nút giao, nơi tầm nhìn hạn chế.
Thi Công Ban Đêm Hoặc Ngoài Giờ Cao Điểm Giao Thông
Để giảm thiểu ảnh hưởng đến lưu thông:
- Ưu tiên thi công vào ban đêm, cuối tuần, hoặc giờ thấp điểm (22h – 5h sáng).
- Sử dụng hệ thống chiếu sáng lưu động, máy cắt – hàn chống ồn, đảm bảo không ảnh hưởng khu dân cư gần cầu.
BÁO GIÁ THI CÔNG KHE CO GIÃN CẦU DẠNG RAY THÉP & CÁC LOẠI KHÁC
Các Yếu Tố Ảnh Hưởng Đến Đơn Giá
Loại Khe (Ray, Răng Lược, Cao Su), Khối Lượng, Vị Trí Công Trình
Chi phí thi công khe co giãn cầu phụ thuộc nhiều vào loại kết cấu:
- Khe co giãn ray thép: giá cao nhất, đòi hỏi kỹ thuật và thiết bị chính xác.
- Khe răng lược: chi phí trung bình, yêu cầu đồng bộ về lắp đặt và thoát nước.
- Khe cao su bản thép: giá hợp lý, dễ thi công, phù hợp cầu ngắn và nội đô.
Ngoài ra, đơn giá còn phụ thuộc:
- Khối lượng thi công (m dài, số khe, chiều rộng khe).
- Vị trí công trình: vùng núi, đô thị, cầu vượt – ảnh hưởng đến chi phí vận chuyển và nhân công.
Vật Tư Đi Kèm, Yêu Cầu Kỹ Thuật, Tiến Độ
- Phụ kiện kèm theo: bu-lông neo, bản mã, gioăng cao su, vữa không co ngót…
- Yêu cầu kỹ thuật đặc biệt: khe siêu chịu lực, chống rung, tải trọng đặc biệt.
- Tiến độ thi công gấp hoặc thi công ban đêm cũng ảnh hưởng đáng kể đến đơn giá.
Bảng Giá Tham Khảo Theo Mét Dài Hoặc Theo Bộ
Báo Giá Khe Co Giãn Ray Thép
- Giá dao động: 5.500.000 – 8.500.000 VNĐ/m dài
- Áp dụng cho các cầu lớn, tuyến cao tốc, cầu vượt có lưu lượng cao.
- Bao gồm vật tư, gia công, vận chuyển và thi công hoàn thiện tại công trình.
Báo Giá Khe Co Giãn Răng Lược
- Mức giá: 4.000.000 – 6.500.000 VNĐ/m dài
- Phù hợp cầu trung bình, kết cấu dầm liên tục.
- Giá tùy thuộc bản rộng khe, loại thép sử dụng và yêu cầu thoát nước.
Báo Giá Khe Co Giãn Cao Su Bản Thép
- Giá phổ biến: 2.200.000 – 3.800.000 VNĐ/m dài
- Thích hợp cầu dân sinh, cầu ngắn, cầu nội đô.
- Có thể gia công theo bản vẽ, phù hợp tải trọng từ 20 – 60 tấn.
Lưu ý: Giá trên chỉ mang tính chất tham khảo và có thể thay đổi theo thời điểm, vật liệu đầu vào và vị trí thi công cụ thể.
Chính Sách Bảo Hành Và Hỗ Trợ Sau Thi Công
- Bảo hành kỹ thuật khe co giãn: từ 12 – 24 tháng, tùy loại vật tư và quy mô dự án.
- Hỗ trợ kiểm tra định kỳ: 1–2 lần/năm miễn phí trong thời gian bảo hành.
- Tư vấn kỹ thuật và thiết kế bản vẽ khe co giãn miễn phí khi ký hợp đồng trọn gói.
- Hỗ trợ vận chuyển đến công trình và nghiệm thu hoàn công theo tiêu chuẩn TCVN/AASHTO.
DAILYSONEPOXY – ĐƠN VỊ THI CÔNG KHE CO GIÃN UY TÍN, CHẤT LƯỢNG
Dailysonepoxy là đơn vị thi công khe co giãn cầu đường chuyên nghiệp, với hàng trăm công trình đã hoàn thiện trên khắp cả nước. Chúng tôi cung cấp giải pháp trọn gói từ khảo sát – tư vấn – cung cấp vật tư – thi công – bảo trì, đảm bảo an toàn, đúng kỹ thuật và tối ưu chi phí.
Thế mạnh thi công khe co giãn của Dailysonepoxy:
- Thi công đúng tiêu chuẩn kỹ thuật QLĐB và QCVN: Đảm bảo khe co giãn hoạt động hiệu quả trước tác động giãn nở nhiệt, rung lắc, chuyển động cầu đường trong suốt vòng đời sử dụng.
- Ứng dụng công nghệ và vật liệu hiện đại: Chúng tôi thi công nhiều loại khe co giãn: dạng răng lược, bản thép, bản cao su, khe trượt… phù hợp với từng loại cầu và tuyến đường cụ thể.
- Đội ngũ thi công tay nghề cao – Giám sát chặt chẽ: Dailysonepoxy sở hữu đội ngũ kỹ thuật nhiều năm kinh nghiệm, thi công nhanh gọn, đúng tiến độ và luôn có cán bộ giám sát hiện trường đảm bảo chất lượng.
- Chế độ bảo hành minh bạch – Hỗ trợ kỹ thuật dài hạn: Chúng tôi không chỉ hoàn thành công trình, mà còn đồng hành cùng khách hàng trong công tác vận hành và bảo trì lâu dài.
Với phương châm “Thi công chuẩn xác – An toàn giao thông – Bền vững theo thời gian”, Dailysonepoxy là lựa chọn hàng đầu cho các dự án cần thi công khe co giãn đạt chất lượng cao.
