Thi Công Sản Xuất Lắp Dựng Hộ Lan Tôn Sóng

Hộ lan tôn sóng đóng vai trò quan trọng trong việc bảo đảm an toàn giao thông trên các tuyến đường đèo, cầu đường bộ và đặc biệt là những tuyến đường có lề cao. Thi công tường hộ lan, mặc dù không phức tạp, nhưng đòi hỏi độ chính xác cao và tuân thủ đúng tiêu chuẩn để đảm bảo an toàn cho mọi người tham gia giao thông.

Để hiểu rõ hơn về quy trình xây dựng hệ thống hộ lan, hãy cùng chúng tôi khám phá chi tiết về việc thi công hộ lan tôn sóng trong nội dung dưới đây.

TÌM HIỂU VỀ HỘ LAN TÔN SÓNG

Hộ Lan Tôn Sóng Là Gì?

Hộ lan tôn sóng là gì?
Hộ lan tôn sóng là gì?

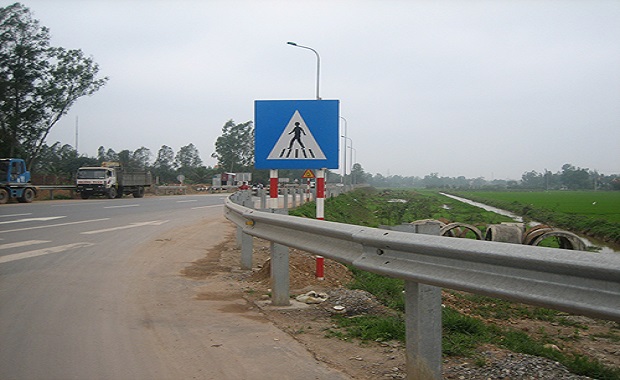

Trên các tuyến quốc lộ, đường trường và đoạn đường cao tốc, đặc biệt là những khu vực thường xuyên xảy ra tai nạn, chúng ta thường thấy các thanh hộ lan tôn sóng được xây dựng với cấu trúc vững chắc nhằm đảm bảo an toàn tối đa cho những người tham gia giao thông. Những hệ thống này không chỉ giúp ngăn chặn mà còn giảm thiểu rủi ro của các sự cố đáng tiếc.

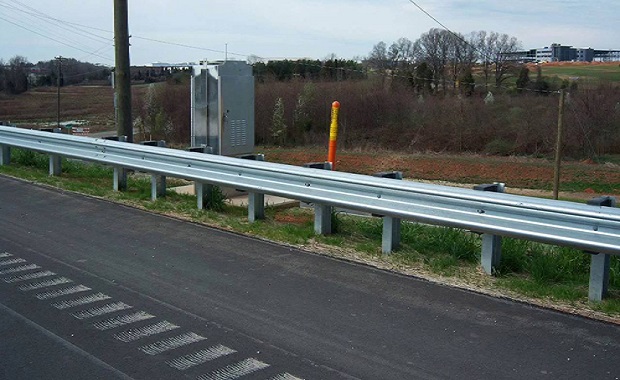

Chính vì vậy, hộ lan tôn sóng hay còn được biết đến là hộ lan mềm có thể hiểu đơn giản như là một dạng hành lang kéo dài, chạy song song theo hai bên lề đường trên các tuyến đường cao tốc, quốc lộ. Chức năng chính của nó là đảm bảo an toàn cho các phương tiện giao thông di chuyển và giúp tối ưu hóa quá trình đi lại trên đường.

Công Dụng Của Hộ Lan Mềm

Với các thanh hộ lan được đặt và phân bố tại các điểm trọng yếu trên các tuyến đường chính, nơi tốc độ di chuyển có thể lên đến 100km/h trở lên, đặc biệt là ở các khu vực uốn cong, phương tiện giao thông có khả năng nhận diện và điều khiển an toàn hơn. Đồng thời, trong tình huống nguy hiểm, những thanh hộ lan này có vai trò quan trọng trong việc ngăn chặn và kiểm soát sự di chuyển của phương tiện, giảm thiểu xung lực và tốc độ khi xảy ra va chạm mạnh, giữ cho phương tiện không rơi ra khỏi đường chính.

Đặc biệt, những thanh hộ lan này có tuổi thọ lâu dài. Thông thường, chúng có khả năng hoạt động ổn định trong khoảng từ 10 đến 30 năm, điều này giúp bảo đảm khả năng sử dụng lâu dài, đồng thời giảm chi phí đầu tư và thi công một cách hiệu quả.

Đặc Điểm Và Phân Loại

Chiều dài tiêu chuẩn thông thường của bước cột cho hộ lan tôn lượn sóng là 2320mm, 3320mm, 4320mm và 6320mm. Trong trường hợp tấm sóng có chiều dài là 6320mm hoặc 4320mm, có thể thêm một cột ở giữa để đảm bảo cấu trúc và thiết kế đạt được hiệu suất tối ưu.

Hộ lan tôn sóng được sản xuất với lớp phủ bề mặt bằng một trong các phương pháp sau:

  • Mạ kẽm nhúng nóng được áp dụng với lớp mạ có độ dày từ 55 đến 85 micromet, hoặc theo tiêu chuẩn ASTM A-123. Công trình có thể đạt tuổi thọ từ 10 đến 20 năm.
  • Mạ điện phân áp dụng lớp mạ có độ dày 15 micromet với khả năng chống oxy hóa cao và khả năng chống chịu thời tiết khắc nghiệt. Công trình thường có tuổi thọ khoảng 4-5 năm.
  • Sơn trắng đỏ được áp dụng bằng dòng sơn chuyên dụng, đặc biệt phù hợp cho hộ lan tôn sóng trong khu vực miền núi. Tuổi thọ của công trình thường chỉ khoảng 3-4 năm. Ngoài sơn trắng đỏ, hộ lan tôn sóng còn có thể được phủ một lớp sơn 2 thành phần có độ bám dính cao và khả năng chống chịu thời tiết tốt
  • Sơn tĩnh điện có thể điều chỉnh chiều dày theo yêu cầu cụ thể và ít được sử dụng.

Dựa vào hình dạng của cột, hộ lan tôn lượn sóng có thể được phân chia thành 3 loại:

  • Hộ lan loại cột tròn: Trụ tròn có đường kính phổ biến là D141, 3×4,5mm, chiều dài linh hoạt theo yêu cầu thiết kế và được mạ kẽm nhúng nóng.
  • Hộ lan loại cột hộp: Được làm từ thép tấm có chiều dày thông thường là 5mm, hình dạng được chấn theo kiểu hộp và chiều dài linh hoạt theo yêu cầu thiết kế, được mạ kẽm nhúng nóng.
  • Hộ lan loại cột U: Được làm từ thép tấm với độ dày phổ biến là 5mm, hình dạng được chấn theo hình chữ U. Chiều dài của trụ U có thể linh hoạt theo yêu cầu thiết kế và được mạ kẽm nhúng nóng.

BẢN VẼ BIỆN PHÁP THI CÔNG HỘ LAN TÔN SÓNG

Bản vẽ hộ lan tôn sóng bao gồm các bản vẽ mặt bằng, bản vẽ mặt đứng và bản vẽ chi tiết:

  • Mặt bằng sẽ thể hiện vị trí và kích thước của hộ lan trên bản đồ, bao gồm các thông số kỹ thuật như chiều rộng, chiều sâu và chiều cao của hộ lan.
  • Mặt đứng sẽ cung cấp thông tin về cấu trúc của hộ lan, bao gồm các thành phần chính như cột, đệm, tiêu phản quang và các chi tiết liên quan đến lắp đặt như bulong.
  • Bản vẽ chi tiết sẽ trình bày các thông số cụ thể về hình dạng, chiều dày, chiều dài của hộ lan, ví dụ như đường kính của ống thép, độ dày của tấm hộ lan, và các chi tiết cấu trúc khác liên quan.
  • Bản vẽ hộ lan mềm đóng vai trò vô cùng quan trọng trong việc đảm bảo tính an toàn và hiệu quả của công trình xây dựng. Nó cũng là công cụ quan trọng giúp nhà thầu và kỹ sư hiểu và triển khai thiết kế một cách chính xác và đầy đủ.

Ngoài ra, trong bản vẽ còn chứa các ghi chú bằng chữ để làm rõ các yếu tố kỹ thuật khác. Ví dụ:

  • Kích thước trên bản vẽ được thể hiện bằng đơn vị milimét (mm) cho chiều dài và chiều rộng, còn cao độ được biểu diễn bằng đơn vị mét (m), trừ khi có ghi chú đặc biệt chỉ định đơn vị khác.
  • Bản vẽ này được thể hiện kèm theo bản vẽ mặt bằng bố trí hệ thống an toàn giao thông và các bản vẽ liên quan khác trong tài liệu hồ sơ.
  • Hộ lan tôn lượn sóng được thiết kế với các tấm tôn lượn sóng kích thước (2320x310x3)mm, được lắp đặt song song với mặt đường thông qua hệ thống trụ đỡ và tấm đệm bằng thép. Ở các đầu và cuối mỗi đoạn, được bố trí tấm đầu cong với kích thước (700x310x3)mm. Khoảng cách giữa hai trụ liền kề nhau là 2,0 m, được tính từ tim trụ.
  • Dọc theo hộ lan tôn lượn sóng, được gắn đèn tiêu phản quang tam giác có kích thước (70x70x70)mm. Khoảng cách giữa hai đèn tiêu phản quang liền kề nhau là 2,0 m và được bố trí tại vị trí trụ đỡ.
  • Móng trụ đỡ cho hộ lan tôn sóng được xây dựng từ bê tông xi măng đá 2×4 mác 150, được đổ tại chỗ, có kích thước (450x450x600)mm cho trụ loại 1 (trong trường hợp địa chất bao gồm nền đất và đá). Đối với trụ loại 2 (trong trường hợp địa chất chỉ có nền đất), sẽ sử dụng phương pháp ép cột.
  • Số lượng và vị trí bố trí hộ lan tôn lượn sóng có thể được xem chi tiết trên bản vẽ mặt bằng bố trí hệ thống an toàn giao thông.
  • Vị trí của các đoạn bố trí hộ lan tôn lượn sóng có thể được điều chỉnh trong quá trình thi công, với sự đồng ý của chủ đầu tư và tư vấn giám sát. Điều này được thực hiện với điều kiện vẫn đảm bảo khối lượng công trình đúng theo hồ sơ thiết kế đã được duyệt.

Bản Vẽ Hộ Lan Mềm Trụ Tròn D114

Là loại hộ lan mềm được đặt hai bên đường, bản vẽ minh họa các thông số kỹ thuật chi tiết:

  • Trụ đỡ hộ lan D114, chiều dày từ 4 đến 4.5mm, chiều dài L từ 1.3m đến 2m tùy thuộc vào địa hình.
  • Tấm thép dày 3mm, dập sóng và chiều dài L=2.32m.
  • Phụ kiện lắp đặt bao gồm bulong và tiêu phản quang đi kèm.
  • Bản vẽ bao gồm: Mặt bằng bố trí chung, chi tiết về trụ hộ lan, chi tiết tấm đầu đuôi, tiêu phản quang giao thông, tấm thép đệm, tấm giữa và trụ hộ lan.

Bản Vẽ Hộ Lan Mềm Trụ Tròn D141

Là loại hộ lan mềm được đặt hai bên đường, bản vẽ minh họa chi tiết các thông số kỹ thuật:

  • Trụ đỡ hộ lan D141, chiều dày từ 4 đến 4.5mm, chiều dài L từ 1.3m đến 2m tùy thuộc vào địa hình.
  • Tấm thép dày 3mm, dập sóng, chiều dài L có thể là 2.32m hoặc 3.32m.
  • Phụ kiện lắp đặt bao gồm bulong và tiêu phản quang đi kèm.
  • Các bản vẽ bao gồm: Mặt bằng bố trí chung, chi tiết về trụ hộ lan, chi tiết tấm đầu và đuôi, tiêu phản quang, tấm thép đệm, tấm giữa và trụ hộ lan.

THUYẾT MINH BIỆN PHÁP THI CÔNG TÔN LƯỢN SÓNG

Các Biện Pháp An Toàn Giao Thông Trước Khi Thi Công

Biện pháp thi công và bảo đảm an toàn giao thông

  • Thực hiện thi công kết hợp giữa cơ giới và lao động thủ công.
  • Thi công 1/2 phần của mặt đường còn 1/2 mặt đường còn lại để đảm bảo giao thông.
  • Tránh để vật tư, thiết bị và xe máy thi công chiếm lấn lòng lề đường, đảm bảo an toàn giao thông trên tuyến.
  • Trong quá trình thi công, cần bố trí đầy đủ cọc tiêu, biển báo giao thông đường bộ, rào chắn, và đèn tín hiệu, không để xảy ra tình trạng mất an toàn giao thông.
  • Trong quá trình thi công, nếu có bất kỳ vấn đề nào phát sinh, đơn vị thi công sẽ thông báo cho Chủ đầu tư, Tư vấn giám sát và Tư vấn thiết kế để cùng nhau hợp tác giải quyết.

An toàn lao động

  • Người lao động cần có hiểu biết về an toàn lao động (ATLĐ) và tuân thủ các quy định hiện hành về ATLĐ.
  • Các công nhân tham gia công trường cần được trang bị đầy đủ trang thiết bị an toàn lao động như giày, quần áo, mũ, kính bảo hộ, ủng, găng tay cao su, khẩu trang, và dây an toàn. Việc sử dụng các dụng cụ phòng hộ cụ thể phụ thuộc vào loại công việc mà họ đang thực hiện.
  • Bố trí tủ y tế cấp cứu và lập kế hoạch xử lý y tế trong tình huống khẩn cấp.

Bảo vệ môi trường trong quá trình thi công công trình

Tuân thủ theo Thông tư số 20/2017/TT-BGTVT ngày 21/6/2017 của Bộ Giao thông vận tải, sửa đổi và bổ sung một số điều của Thông tư số 32/2015/TT-BGTVT ngày 24/7/2015 của Bộ trưởng Bộ Giao thông vận tải, liên quan đến bảo vệ môi trường trong quá trình phát triển cơ sở hạ tầng giao thông.

Quá trình thi công có thể ảnh hưởng ngắn hạn đến môi trường xung quanh. Vì vậy, trong quá trình thi công, cần chú ý đến vấn đề bảo vệ môi trường và tuân thủ đầy đủ quy trình và quy định của nhà nước. Một số biện pháp chủ yếu để đảm bảo vệ sinh môi trường bao gồm:

  • Xe vận chuyển vật liệu xây dựng khi di chuyển trong công trường phải có bạt phủ để che chắn vật liệu.
  • Thực hiện thi công theo từng đoạn để tránh lan rộng và sau mỗi đoạn hoàn thành, tiến hành dọn dẹp ngay tại khu vực đó.
  • Phế liệu xây dựng cần được xử lý và đổ đúng tại nơi quy định.
  • Hạn chế việc xả dầu, mỡ thải ra môi trường xung quanh.
  • Vệ sinh sẽ khu vực ăn uống của cán bộ và nhân viên.

Biện Pháp Thi Công Hộ Lan Tôn Sóng

Biện Pháp Thi Công Hộ Lan Tôn Sóng
Biện Pháp Thi Công Hộ Lan Tôn Sóng

Bước 1: Chuẩn bị vật tư và vật liệu phù hợp theo bản vẽ thiết kế, đã được kiểm nghiệm và đảm bảo chất lượng trước khi triển khai sử dụng

  • Tấm sóng được mạ kẽm nhúng nóng, dày 3mm, chiều dài L=3.32m.
  • Trụ đỡ cũng được mạ kẽm nhúng nóng, có chiều dài L=1.38m.
  • Các phụ kiện lắp đặt bao gồm bulong M16x36, M19x180, đệm thép và tiêu phản quang 2 mặt màu vàng đỏ.
  • Vật liệu xây dựng bao gồm cát, đá, xi măng hoặc bê tông tươi với cường độ M200.

Bước 2: Xác định vị trí lắp đặt và tiến hành đào hố móng cho cột hộ lan

  • Định vị và đánh dấu vị trí cần lắp đặt sử dụng thiết bị chuyên dụng.
  • Việc đào hố móng có thể thực hiện bằng cách thủ công hoặc sử dụng máy đào. Kích thước của hố móng là 450x450x600 (Dài x Rộng x Cao).
  • Hố móng được kiểm tra và nghiệm thu để đảm bảo rằng chúng đạt đúng kích thước.

Bước 3: Dựng cột hộ Lan, sử dụng thước vivo để điều chỉnh độ thẳng của cột. Dùng dây và thước để căn chỉnh sao cho các cột thẳng hàng và có chiều cao đồng đều.

Bước 4: Tiến hành đổ bê tông. Trong quá trình này, đảm bảo rằng cột hộ lan không bị xê dịch. Có thể thực hiện đổ một lượng lớn các trụ cùng một lúc để tăng hiệu suất công việc, tuy nhiên cần chú ý để đảm bảo tính thẳng hàng.

Bước 5: Sau khi bê tông chân móng đạt được cường độ nhất định, tiến hành lắp đặt tấm sóng vào trụ bằng các phụ kiện.

Bước 6: Hoàn thiện và tiến hành làm sạch công trường.

Nghiệm Thu Sau Khi Thi Công Hoàn Thiện Hạng Mục Lắp Đặt Hộ Lan Mềm

  • Cột hộ lan được thiết kế vững chắc, không có hiện tượng xiêu vẹo hay biến dạng.
  • Thanh tôn sóng được kết nối với trụ bằng bulon đảm bảo độ chắc chắn.
  • Hạng mục thẳng hàng và không có hiện tượng cong vênh.
  • Theo Quy chuẩn 41/2019, mép trên của tấm hộ lan được yêu cầu có độ cao lớn hơn so với đỉnh trụ.
  • Bê tông đạt độ cứng theo yêu cầu.

Yêu Cầu Kỹ Thuật Khi Thi Công Lắp Đặt Hộ Lan Mềm

  • Cột hộ lan tôn sóng cần được đặt đứng thẳng và chôn sâu trong nền đường theo bản vẽ thiết kế, đảm bảo chiều sâu tối thiểu là 1,3 mét.
  • Móng cột cần được duy trì ổn định cho đến khi tôn sóng được lắp đặt. Trong trường hợp ép cột xuống nền đường gây ảnh hưởng đến sự ổn định của nền đường dưới móng cột, cần điều chỉnh để đảm bảo thân cột thẳng đứng và đồng thời đầm chặt nền đường theo quy định.
  • Thân cột vững chắc, không bị lung lay, …
  • Diện tích xung quanh cột cần được làm phẳng bằng vật liệu gia cố lề hoặc đất đắp, sau đó đất được đầm chặt với độ chặt tối thiểu K > 0.95.
  • Khi thực hiện đóng cột hộ lan, quan trọng phải sử dụng giải pháp đệm bằng gỗ hoặc cao su cho đầu cột. Việc này nhằm mục đích giữ cho đầu cột không bị biến dạng và không làm méo mó thân cột.
