Quy trình sản xuất hộ lan tôn sóng tiêu chuẩn 2026

Đảm bảo an toàn giao thông là yếu tố then chốt, đặc biệt là trên các tuyến đường cao tốc. Sản xuất hộ lan tôn sóng ra đời đóng vai trò quan trọng như hành lang chắn, giúp phân chia làn đường, ngăn chặn các phương tiện đi sai làn hoặc lao ra khỏi đường, giảm thiểu nguy cơ tai nạn.

Hộ lan tôn sóng là gì?

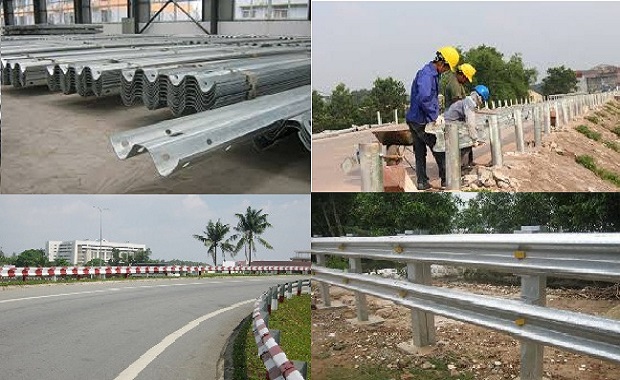

Hộ lan tôn sóng là một loại hộ lan mềm, còn được gọi là hàng rào tôn lượn sóng, được lắp đặt dọc theo các tuyến đường giao thong để đảm bảo an toàn khi tham gia giao thông. Với các đặc tính nổi bật là độ bền cao và khả năng chống ăn mòn tốt hộ lan tôn sóng được mạ kẽm nhúng nóng và đang ngày càng được ưa chuộng trong các dự án xây dựng hạ tầng giao thông.

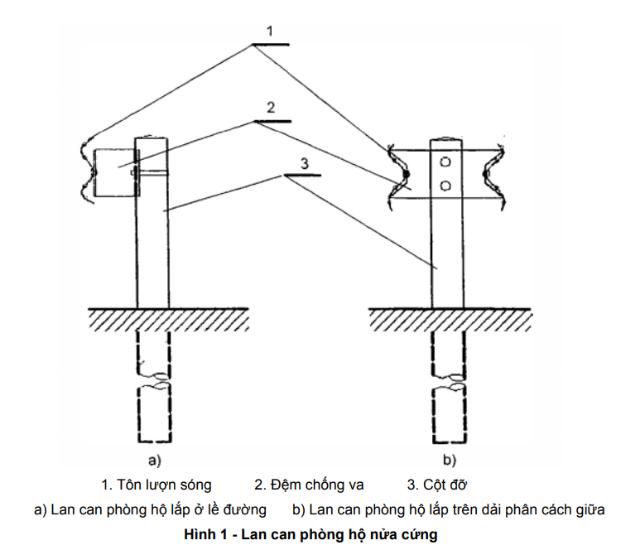

Cấu tạo hộ lan tôn sóng

Hộ lan tôn sóng  được cấu tạo từ các bộ phận chính sau đây:

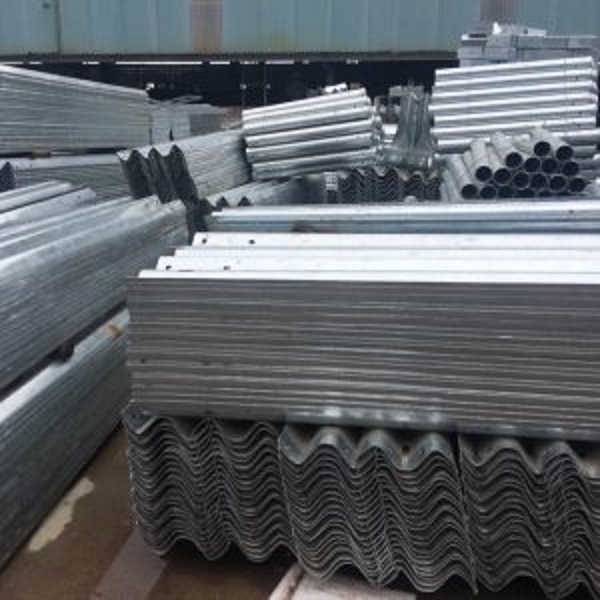

1. Tấm sóng:

• Đây là bộ phận chính có dạng lượn sóng ( 2 sóng hoặc 3 sóng) được làm từ thép tấm thường có độ dày lên tới 3mm. Chức năng chính là chịu va đập trực tiếp từ các phương tiện giao thông, hấp thụ và chuyển hướng lực để xe không văng khỏi làn đường hoặc lao xuống vực.
• Vật liệu thường được dùng là thép SS540 theo tiêu chuẩn JIS G3101, được mạ kẽm nhúng nóng hoặc sơn tĩnh điện để chống gỉ tăng độ bền.

2. Cột đỡ ( Trụ Đỡ):

• Có thể từ thép hình chữ U I hoặc ống thép (ví dụ ống thép D114)
• Chức năng chính là cố định tấm sóng, truyền tải lực từ tấm sóng xuống nền móng, đảm bảo kết cấu vững chắc cho toàn hệ thống.

3. Bản đệm

• Là một miếng thép tấm dày ( khoảng 4-6mm) đặt giữa cột đỡ và tấm sóng.
• Chức năng chủ yếu chính là giảm chấn, phân tán lực va đập và điều chỉnh khoảng cách giữa cột và tấm sóng.

4. Các phụ kiện khác

• Bu lông, đai ốc, vòng đệm: Dùng để liên kết các bộ phận (tấm sóng với bản đệm, bản đệm với cột đỡ) một cách chắc chắn.

Ưu điểm nổi bật của hộ lan tôn sóng

An toàn:

• Hộ lan tôn sóng hấp thụ lực va chạm giúp giảm xung lực, giảm tốc độ xe và ngăn không cho xe chệch khỏi làn.
• Ngăn tai nạn nghiêm trọng: Bảo vệ phương tiện không bị rơi xuống vực sâu hoặc va chạm với công trình ven đường, đặc biệt ở các đoạn đường nguy hiểm.
• Tăng cường nhận diện: Kết hợp với các biển báo họ lan tôn sóng giúp người lái xe dễ nhận biết được tình hình giao thông.

Chi phí và độ bền:

• Với chi phí thấp so với các loại hộ lan khác, hộ lan tôn sóng phù hợp với nhiều dự án công trình cầu đường hiện nay.
• Sản phẩm hộ lan tôn sóng thường có tuổi thọ từ 15-30 năm tùy thuộc vào quy trình xử lý và loại sản phẩm.

Lắp đặt và tính linh hoạt:

• Dễ lắp đặt: Với cấu tạo đơn giản, dễ lắp đặt tháo dở và bảo trì.
• Sản phẩm có thể uấn cong để phù hợp với nhiều địa hình

Chất lượng sản phẩm:

• Với khả năng chống chịu tốt trước tác động của thời tiết khắc nhiệt.
• Sản phẩm duy trì cảnh quan đường phố đẹp và thoáng đãng hơn.

Thiết kế hộ lan tôn sóng đúng kỹ thuật

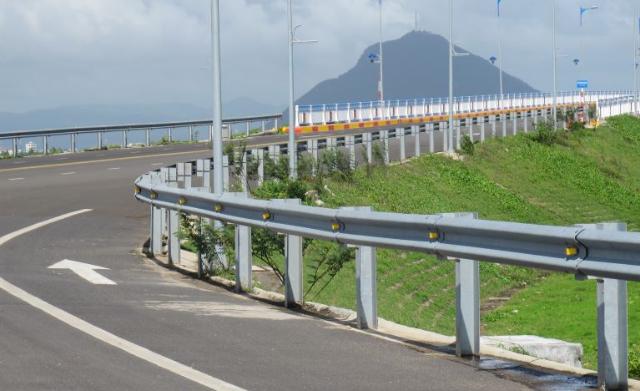

Vị trí lắp đặt hộ lan tôn sóng

Hộ lan tôn lượn sóng được lắp đặt tại nhiều vị trí khác nhau nhằm đảm bảo an toàn giao thông và giảm thiểu nguy cơ tai nạn. Dưới đây là một số vị trí phổ biến:

• Hai bên lề đường hoặc ở giữa đường: Hộ lan được lắp đặt để ngăn cách các phương tiện giao thông ngược chiều, bảo vệ người đi bộ và xe máy.
• Đường dẫn đầu cầu, trạm soát vé: Hộ lan giúp phân luồng giao thông, giảm thiểu nguy cơ va chạm tại những khu vực có mật độ phương tiện cao.
• Vị trí có lề đắp cao hơn 3m: Hộ lan giúp ngăn chặn phương tiện rơi xuống vực sâu, đảm bảo an toàn cho người và tài sản.
• Đường đèo, vực: Hộ lan giúp bảo vệ phương tiện khỏi nguy cơ rơi xuống vực sâu khi di chuyển trên những cung đường hiểm trở.
• Ngăn cách các làn đường: Hộ lan giúp phân chia các làn đường một cách rõ ràng, giảm thiểu nguy cơ va chạm giữa các phương tiện.
• Khu đông dân cư: Hộ lan được lắp đặt để bảo vệ người đi bộ và trẻ em khỏi nguy cơ va chạm với phương tiện giao thông.

Ngoài những vị trí trên, hộ lan tôn lượn sóng còn có thể được lắp đặt tại các khu vực nguy hiểm khác như:

• Giao lộ
• Vòng xuyến
• Đường hầm
• Cầu vượt
• Bến xe
• Khu công nghiệp

Việc lựa chọn vị trí lắp đặt hộ lan tôn lượn sóng cần dựa trên nhiều yếu tố như:

• Mật độ giao thông.
• Tốc độ cho phép.
• Địa hình.
• Khả năng thoát nước.
• Kinh phí.

Lắp đặt hộ lan tôn sóng là một giải pháp hiệu quả để đảm bảo an toàn giao thông. Việc lựa chọn vị trí lắp đặt phù hợp sẽ góp phần giảm thiểu nguy cơ tai nạn và bảo vệ người tham gia giao thông.

Tiêu chuẩn của hộ lan tôn sóng

Cấu tạo:

• Gồm hai thanh đầu (cuối) và thanh giữa.
• Chất liệu: Thép tấm mạ kẽm hoặc sơn trắng đỏ dày 3mm.
• Hình dạng: Uốn lượn sóng từ máy cán chuyên dụng.
• Tấm lượn sóng: Lắp đặt 1 đến 2 lớp song song với mặt đường.
• Hệ cột: Thép có đệm đặt giữa tấm lượn sóng và cột.
• Bước sóng: Loại 2m, 3m, 4m, 6m tùy thuộc địa hình bố trí.
• Liên kết: Cột sóng và tấm sóng được liên kết bởi bu lông đạt tiêu chuẩn 4,8 đến 8,8.
• Cảnh báo: Lắp 1 tiêu phản quang hình tam giác bằng nhôm hoặc thép có dán màng phản quang 3M trên mỗi cột sóng.

Yêu cầu:

• An toàn: Giảm bớt xung lực, làm giảm tốc độ xe, giữ xe không rơi xuống vực sâu khi xảy ra tai nạn.
• Tiện lợi: Dễ dàng lắp đặt, đảm bảo cảnh quan thoáng đẹp.

Kích thước tấm sóng hộ lan tôn lượn sóng

Hộ lan tôn lượn sóng là loại hộ lan được sử dụng phổ biến hiện nay, với ưu điểm là giá thành rẻ, dễ thi công, độ bền cao và khả năng chống chịu va đập tốt. Hộ lan tôn lượn sóng được cấu tạo từ các tấm sóng thép mạ kẽm hoặc sơn tĩnh điện, được liên kết với nhau bằng các bulong và cột thép.

Kích thước của tấm sóng hộ lan tôn lượn sóng phụ thuộc vào bước cột, cụ thể như sau:

• Bước cột 2m: Chiều dài tấm sóng là 2320mm, chiều cao là 310mm.
• Bước cột 3m: Chiều dài tấm sóng là 3320mm, chiều cao là 310mm.
• Bước cột 4m: Chiều dài tấm sóng là 4320mm, chiều cao là 310mm.
• Bước cột 5m: Chiều dài tấm sóng là 5320mm, chiều cao là 310mm.
• Bước cột 6m: Chiều dài tấm sóng là 6200mm, chiều cao là 310mm.

Ngoài ra, chiều dày của tấm sóng thường là 3mm, và chiều dày của tấm sóng cột và đệm thường là 4mm hoặc 5mm.

Vật liệu sản xuất hộ lan tôn lượn sóng

Hộ lan tôn lượn sóng được sản xuất từ hai loại vật liệu chính:

1. Thép:

• Loại thép: CT38 hoặc tương đương.
• Chiều dày: 3mm.
• Cơ tính:

• • Giới hạn bền kéo: > 370MPa.
  • Giới hạn chảy: > 215MPa.
  • Độ dãn dài: > 18%.

• Trường hợp sử dụng thép có độ bền cao:

• • Giới hạn bền kéo: > 540MPa.
  • Giới hạn chảy: > 290MPa.
  • Độ dãn dài: > 18%.

2. Lớp phủ chống rỉ:

• Hộ lan tôn lượn sóng và các chi tiết đều được phủ một lớp chống rỉ bằng:

• • Mạ kẽm điện phân dày Min 0,2 µm. Để tăng cường độ bền và khả năng chống ăn mòn, các tấm tôn sóng thường được xử lý bằng lớp sơn mạ kẽm 2 thành phần, tạo thành một lớp bảo vệ vững chắc.
  • Mạ kẽm nóng dày Min 55µm.
  • Sơn 2 lớp sơn chống rỉ và 3 lớp sơn phủ bề dày mỗi lớp sơn từ 30 µm – 50 µm.

• Màu sắc:

• • Sọc xiên 45 độ.
  • Màu đỏ dày 10cm xen kẽ trắng 20cm.

• Yêu cầu:

• • Lớp phủ phải đủ độ bền, độ dày, độ đồng nhất.
  • Không bị bong, không có bọt.

Hộ lan tôn sóng được sử dụng rộng rãi trong các công trình giao thông như đường bộ, đường cao tốc, cầu đường, v.v. Loại hộ lan này có nhiều ưu điểm như giá thành rẻ, dễ thi công, độ bền cao và khả năng chống chịu va đập tốt.

Quy trình sản xuất hộ lan tôn sóng đạt chuẩn

Dưới đây là các bước quy trình sản xuất hộ lan tôn sóng đạt chuẩn của Dailysonepoxy chúng tôi:

Bước 1: Chuẩn bị vật liệu

• Thép tấm cán nóng hoặc cán nguội theo tiêu chuẩn JIS G3131, ASTM A653, EN 10025.
• Độ dày thép: 2.5mm – 4mm.
• Kích thước: Tùy theo yêu cầu thiết kế.
• Bề mặt thép: Phẳng phiu, không rỗ, không gỉ sét.

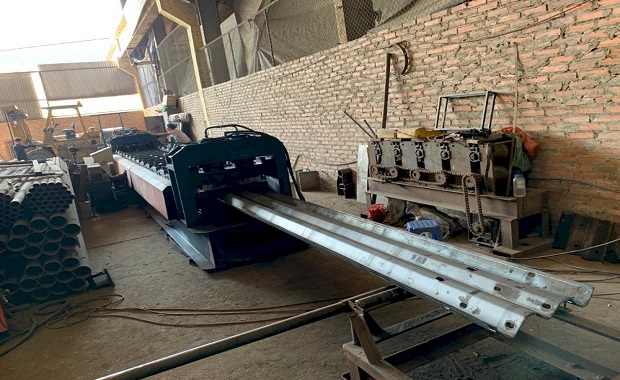

Bước 2: Tạo sóng và đột lỗ tấm sóng

• Sử dụng máy cán sóng chuyên dụng để tạo hình dạng sóng cho tấm tôn.
• Các bước sóng phổ biến: 210mm, 310mm, 410mm.
• Đột lỗ trên tấm sóng để liên kết với cột và đai đệm.
• Vị trí và kích thước lỗ theo bản vẽ thiết kế.

Bước 3: Gia công cột và đai đệm

• Cột: Thép hình U, I hoặc ống thép.

• Đai đệm: Thép tấm dày 4mm – 6mm.
• Cắt, uốn, hàn theo bản vẽ thiết kế.
• Xử lý bề mặt: Làm sạch, tẩy gỉ.

Bước 4: Phủ lớp chống gỉ

Sau khi hoàn thành gia công tôn sóng và cột đỡ, các bộ phận này sẽ được chuyển đi để áp dụng lớp phủ sơn chống rỉ bên ngoài. Để đảm bảo lớp phủ này có khả năng chống rỉ và bền bỉ, sản phẩm cần đáp ứng các yêu cầu sau:

• Chất liệu kim loại nền: Kim loại được sử dụng để phủ phải có nhiệt độ nóng chảy cao hơn so với nhiệt độ của hộ lan tôn sóng, nhằm đảm bảo tính ổn định và hiệu suất của lớp phủ.
• Làm sạch bề mặt: Bề mặt của hộ lan cần được làm sạch kỹ lưỡng khỏi gỉ sét, bụi bẩn và dầu mỡ trước khi tiến hành phủ lớp chống gỉ, nhằm đảm bảo sự kết dính tốt và hiệu quả của lớp phủ.
• Tạo màng trợ dung kín: Quá trình phủ lớp chống gỉ cần tạo ra một màng trợ dung kín trên bề mặt kim loại, giúp tăng cường khả năng thấm ướt của kim loại nóng chảy và đảm bảo sự liên kết mạnh mẽ của lớp phủ.

Có 3 phương pháp phổ biến:

1. Mạ kẽm nhúng nóng:

• Nhúng toàn bộ hộ lan vào bể kẽm nóng chảy.
• Tạo lớp mạ dày 55 – 85 µm.
• Chống gỉ hiệu quả cao, tuổi thọ lên đến 20 năm.

2. Mạ kẽm điện phân:

• Mạ kẽm bằng phương pháp điện phân.
• Lớp mạ mỏng hơn mạ kẽm nhúng nóng (8 – 15 µm).
• Chi phí thấp hơn mạ kẽm nhúng nóng.
• Thích hợp cho môi trường ít ăn mòn.

3. Sơn tĩnh điện:

• Phun sơn tĩnh điện lên bề mặt hộ lan.

• Tạo lớp sơn dày 60 – 80 µm.
• Màu sắc đa dạng.
• Thích hợp cho môi trường thẩm mỹ cao.

Bước 5: Hoàn thiện và kiểm tra

• Kiểm tra kích thước, hình dạng, độ dày, lớp phủ chống gỉ.
• Đóng gói và vận chuyển.

Lưu ý:

• Quy trình sản xuất có thể thay đổi tùy theo nhà sản xuất và yêu cầu của khách hàng.
• Nên chọn mua hộ lan tôn sóng từ nhà sản xuất uy tín để đảm bảo chất lượng sản phẩm.

Những lưu ý khi sản xuất Hộ lan tôn sóng

1. Nguyên liệu sản xuất hộ lan tôn sóng:

• Sử dụng thép tấm cán nóng hoặc cán nguội đạt tiêu chuẩn chất lượng, có độ dày phù hợp với yêu cầu thiết kế.
• Bề mặt thép phải phẳng phiu, không rỗ, không gỉ sét.

2. Gia công hộ lan tôn sóng:

• Cắt, uốn, hàn theo bản vẽ thiết kế, đảm bảo độ chính xác và chắc chắn.
• Xử lý bề mặt: Làm sạch gỉ sét, bụi bẩn, dầu mỡ trước khi mạ kẽm hoặc sơn phủ.

3. Mạ kẽm hoặc sơn phủ hộ lan tôn sóng:

• Mạ kẽm nhúng nóng hoặc mạ kẽm điện phân để chống gỉ hiệu quả.
• Sơn phủ bằng sơn tĩnh điện cao cấp để tăng tính thẩm mỹ và độ bền.

4. Lắp đặt hộ lan tôn sóng:

• Cố định hộ lan vào cột đỡ bằng bulong, ốc vít chắc chắn.
• Đảm bảo hộ lan được lắp đặt thẳng hàng, đúng vị trí và độ cao theo thiết kế.

5. An toàn:

• Sử dụng các thiết bị bảo hộ lao động khi gia công và lắp đặt.
• Tuân thủ các quy định về an toàn lao động.

Bảng giá sản xuất hộ lan tôn sóng mới nhất 2026

Dưới đây là bảng báo giá sản xuất hộ lan tôn sóng mới nhất của dailysonepoxy chúng tôi để các bạn có thể tham khảo:

Lưu ý:

• Giá trên chỉ mang tính chất tham khảo, có thể thay đổi tùy theo thời điểm và nhà cung cấp.
• Để có giá chính xác nhất, vui lòng liên hệ trực tiếp với nhà cung cấp để được báo giá cụ thể.
